门禁系统解决方案 |
| 【作者/来自】李笃 【发表时间】2019-03-04
【点击次数】
|

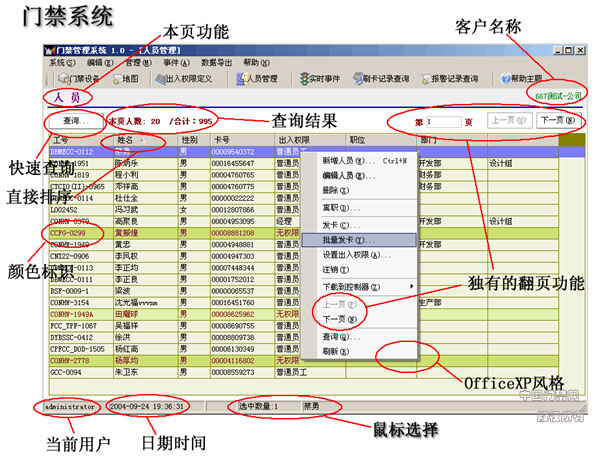

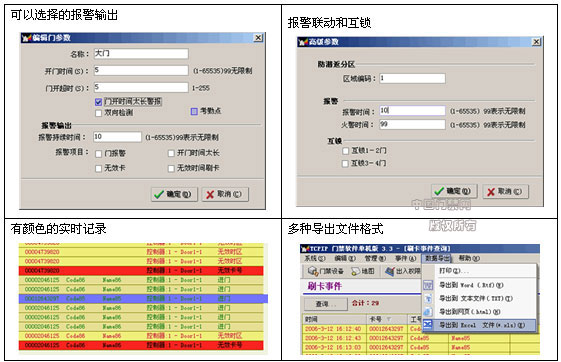

1.门禁系统基础1.1门禁系统介绍门禁就是出入口控制，在人进出重要通道的时候，进行适当级别的权限鉴别，以区分是否能通过的一种管理手段。 一般可以通过卡片、指纹、虹膜（眼睛）来识别来人的身份，也代表来人的权限。 门禁系统就是替代钥匙的功能，在一个公共出入口，给每个人发放钥匙是很不方便的，要处理人离职入职、钥匙丢失、身份登记、记录跟踪都有很大的难度；如果派遣专人守卫则存在成本高、管理难、有徇私舞弊的可能。门禁系统很好的解决了这些问题，是现代社会办公场合的基本要求，也是发展方向。 门禁系统在中国经过多年的发展，已经很成熟稳定，安装、服务、价格都比较适合大规模采用了。安装门禁系统已经是一个公司、工厂等很普通的需求。 1.2门禁系统分类门禁系统一般有以下类型： 1．不联网门禁，就是一个机子管理一个门，不能用电脑软件进行控制，也不能看到记录，直接通过控制器进行控制。特点是价格便宜，安装维护简单，不能查看记录，不适合人数量多于50或者人员经常流动（指经常有人入职和离职）的地方，也不适合门数量多于5的工程。 2．联网门禁，就是可以和电脑进行通讯的门禁类型，直接使用软件进行管理，包括卡和事件控制。所以有管理方便、控制集中、可以查看记录、对记录进行分析处理以用于其它目的。特点是价格比较高、安装维护难道加大，但培训简单，可以进行考勤等增值服务。适合人多、流动性大、门多的工程。 1.3门禁控制器特点l1单门、2门、4门等多种门禁考勤控制器型号。 l多种通讯协议的门禁系统，包括485类和TCP/IP类。 l所有的控制器可以组合配置，安装在同一个网络上，用同一套软件系统进行管理。 l支持全部Weigand读卡器，兼容Motorola、HID、国产等ID、IC读卡器。 l多种系统安装配置方便灵活，可以485、TCP/IP、局域网、广域网联网安装。 l4级防雷、防浪涌、防静电、防尘、双重看门狗保护，更稳定可靠 l高性能：485控制器每秒传送15条记录；TCP/IP通讯：每秒1000条记录。 l每个门有16个开放时间段，可以组合出无限制的权限分类。 l支持防潜返，可以精确到时间段和星期，防潜返可以分区管理。 l支持互锁、消防报警、另外增加一个报警输入 l支持2个报警输出（2门4门控制器），1个报警输出（单门控制器），可以设置报警时间和报警条件 l支持有效日期，精确到开放时间，过了日期的卡将自动失效 l鉴别方式支持单卡、卡加密码、密码、双卡识别、自由通行（首卡通行） l支持多事件报警输出，如无效卡、无效时间、开门报警，都可以设置一定时间长度的报警输出 l控制输出时间长度可以达18小时，如开门时间可以从1秒到65535秒 2.门禁系统软件2.1软件特性l门禁软件有3个版本选择：单机版、网络版、以太网版。 l所有的软件支持中文，也可以自行增加其他语言，直接切换。 l支持多数据库系统，包括SQL和Access2种数据库。 l在一个软件里面可以管理多个型号类型的控制器，支持多通讯口连接，方便管理、提高性能、降低工程难度和成本。 l标准的Windows风格界面、简洁流畅，操作简单直观、随意。 l软件操作具有Windows软件的特点，随意、所见所得、任意选择、全部使用右键或者双击。不需要打开过深的界面层，只有2层界面。 l软件培训学习简单，只要1个小时即可学会。3分钟安装软件且加入100张有效卡，包括更新到控制器。 l软件自动和控制器通讯，自动采集刷卡记录，不需要人工采集。 l人员照片支持粘贴、复制功能；实时事件支持全屏幕；工程安装有调试界面；支持多种发卡方式。 l更新控制器只有2键：“更新参数”和“下载卡”；可以随意选择卡数据下载到控制器。 l支持导出多种格式的数据，如Excel、word、html、TXT等。 l软件可以随意定制Log图标和启动、登录标签。 l定制软件Log图标，提供开发接口。 2.2考勤软件特性l支持中文，也可以自行增加其他语言，直接切换。 l使用SQL数据库，数量大、稳定可靠。方便进行第二次开发。 l支持各种倒班，排班只要点4下鼠标，支持自动智能排班。 l数据直接来自门禁刷卡，可以知道考勤点 l网络软件，支持多用户多电脑操作管理。 l直观明白的软件界面 2.3软件界面
3.门禁系统应用下面说明门禁系统的各种应用类型，基本有下面7种，并不说明门禁只有这几种使用方法。这些类型可以独立使用，也可以组合使用，根据项目要求的不同而变化，多种方案的灵活运用是我们门禁系统的特点之一。 根据需要，这些系统也能组成更加复杂的应用，如防潜返、互锁、多机多区域管理等等 。 3.1基本门禁结构
l最基本的应用，使用485控制器、读卡器、转换器、锁、电源等。 l具有门禁的基本功能 l基本的联网系统 l只有一个或者2个读卡器 l成本低廉 应用对象 u对门禁要求不高，需要有基本的卡片管理，记录刷卡事件的项目，安装数量只有一台的情况。 u管理的卡片比较少。 u对性能要求不高。 3.2初步联网门禁结构

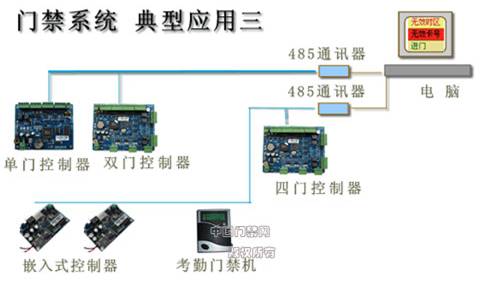

l具有门禁的基本功能 l多种485型号门禁控制器联网 l每个控制器接上读卡器和按钮等外部设备 l组网方便，成本容易控制 l所有控制器通过一个485通讯器连接到电脑，可以扩充增加更多控制器 l每个门的接线见典型应用一。 应用对象 u对门禁要求不高，需要有基本的门禁管理功能，记录刷卡记录的项目，安装数量多台的情况。 u所有的门在一个比较近的范围内。 u比较近的门使用多门控制器，比较远的门使用单门控制器。 u对性能要求不高，管理卡片少。 3.3多接口门禁结构
l多种型号门禁控制器联网 l通过多个485总线连接到电脑 l优秀的通讯、工作性能 l组网方便，成本容易控制 l可以扩充多个485转换器 l每个控制器的接线见典型应用一 应用对象 u管理的门的数量比较多，需要比较多的门禁功能。 u所有的门在一个比较近的范围内。 u多种型号混合使用节约成本。 u多种型号混合使用，完成不同的功能。 u多个接口使用，方便布线。 u对性能要求不高，管理卡片4000以下。 3.4基本以太网门禁结构

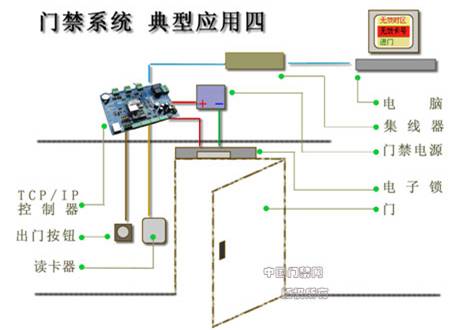

l以太网联网的基本结构 l控制器通过集线器直接连接到电脑 l组网方便，安装维护快捷 l可以使用其它多种TCP/IP控制器型号 l可以选配的有门磁、报警、火警、报警、输出设备等配件 应用对象 u管理的门的数量少于4个。 u所有的门在一个比较近的范围内。 u控制器到电脑有比较现成的网线，或者公司内部已经有局域网。 u需要比较高的性能。 u所控制的门不在本地，需要通过网络进行远程管理。 u达到20000张的时候。 3.5以太网门禁结构扩展

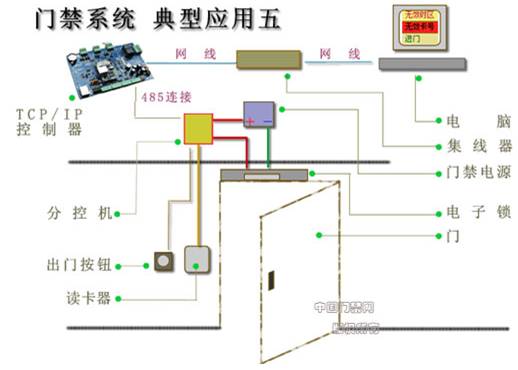

l 以太网联网的基本结构之二 l 使用选配件“分控模块”，方便安装和布线，接分控模块和接主板是等效的。 l 控制器通过集线器直接连接到电脑 l 组网方便，安装维护快捷 l 可以使用其它多种TCP/IP控制器型号 l 可以选配的有门磁、报警、火警、报警、输出设备等配件 应用对象 u 有的门在一个比较远的地方，使用WG读卡器不方便布线，使用分控机。 u 锁、读卡器、按钮都可以接到分控模块上面。 u 分控模块到主机是485通讯，可以达1200米距离。 u 控制器到电脑有比较现成的网线，或者公司内部已经有局域网。 u 需要比较高的性能。 u 所控制的门不在本地，需要通过网络进行远程管理。 u 达到20000张的时候。 3.6门禁结构扩展 |
