远近距离结合停车场管理系统解决方案

远近距离结合停车场管理系统解决方案

【作者/来自】李笃 【发表时间】2019-03-04  【点击次数】

第一章 系统概述

停车场管理系统从二十世纪90年代开始出现以来,通过刷卡、开闸、收费等功能,帮助用户对停车场进行有效管理。

可以解决以下几个问题:

1系统数据安全性如何保证?

2如何杜绝人为破坏和资金管理漏洞?

3、如何避免车辆被盗?

一、系统数据安全性保证

系统数据安全不仅仅是依赖系统本身的软硬件建设,更多的是杜绝人为误操作或恶意破坏。系统引入安全狗管理技术,对于管理人员和操作人员采用权限组管理模式,在系统内添加相应的权限组,授予不同的权限,极大的方便了系统管理,确保了系统数据的安全性。

系统提供精确的报表,对用户的服务高效、收费透明度高、准确无误;使管理者易于操作维护、自动化程度高、大大减轻管理者的劳动强度;彻底杜绝失误及任何形式的作弊,防止停车费用流失,使投资者的回报有可靠的保证。

二、杜绝人为破坏和资金管理漏洞

采用技术杜绝人为破坏和资金管理漏洞:

1、有手动开闸记录功能,有效避免人为制造系统故障谋取私利。

2、针对月卡用户忘带卡、月卡用户卡过期、卡丢失等情况,系统提供电脑开闸记录,确保每一次开闸都有记录,杜绝人情车和资金流失。

三、车辆安全性保证和车辆防盗

提供多种措施防止车辆被盗:

l一车一卡、一进一出的逻辑控制。每辆车配置1张卡,车辆进入停车场时刷卡,系统自动记录车辆进入停车场,车辆离开停车场时刷卡,系统自动记录车辆离开停车场。进入停车场未刷卡的车辆,不能刷卡离开停车场,同样,离开停车场未刷卡的车辆,不能刷卡进入停车场。系统自动统计出进入停车场的车辆、离开停车场的车辆、停车场内停留的车辆,便于停车场管理人员随时清查车辆,减少车辆被盗的情况发生。

l车辆出入场图像人工对比。车辆进入、离开停车场时,对车辆进行拍照,留下车辆图像,车辆管理人员人工比对进出车辆的图像。是车辆防盗、避免一卡多车的最有效方法。

 本次方案针对两进两出停车场管理系统:

在停车场系统的2个出入口设置近距离读卡系统、远距离读卡系统等。在管理中心设置系统数据服务器和发卡器,以确保系统的数据安全和方便卡片发行和数据的查询、管理等。

第二章 系统实现目标和原则

一、现场环境条件

工作电压:AC220V/50Hz

工作环境温度:-10~+55

相对湿度:≤95%

读卡器读卡距离: 3-10cm

远距离蓝牙读卡器读卡距离:3-20m

通讯接口:RS-485

通讯最长距离:1200M

脫机存储容量:9999条记录

三、目标和原则

目标

1、方便、快捷、准确的收费;

2、车辆保管的安全性功能;

3、经济合理的运营成本;

原则

Ø用户至上原则

本方案以满足用户需求为目标,最大限度地满足用户提出的功能要求,并针对系统的特点,确保实用性。

Ø成熟性原则

本系统采用成熟的智能卡识别技术、车牌识别技术、先进的计算机工业控制技术,系统稳定、可靠,自动化程度高。

Ø开放性原则

充分考到与其它系统兼容的问题及将来的发展需求,开放性地融入社会的需求。

Ø标准化原则

依照国家的有关标准进行。此外,根据智能化系统总体结构的要求,系统采用了结构化和标准化。

Ø可扩展性和集成性原则

充分考虑整个系统所涉及的各个功能模块集成和信息共享,保证整个系统总体结构上的先进性和合理性,实现对各个模块的分散控制,集中统一管理和监控,系统具有可扩展性和兼容性,使整个系统随着技术的发展和进步,不断得到充实和提高。

Ø安全原则

密码设置灵活,管理员使用管理密码登录拥有最高权限,能操作系统软件内所有功能,如设定操作员本身权限,发行操作卡,报表管理,收费金额及收费标准设定等;操作员级能使用收费、车辆进出记录查询、卡的检测等功能。进出场人工确认,提高了出入车辆的安全性。严格的交接班管理,交接班人员只能使用自己的密码进入系统进行本身权限内的工作。

第三章 系统结构

一、系统管理模式

停车场管理模式采用最为通用的一种模式:停车场系统只在本地独立运行,数据服务器与客户端收费计算机分开,停车场系统为独立的局域网,不借用办公网络,只在本地存储、备份、查询和管理系统数据。

二、系统网络结构

  系统采用双总线方式的网络结构,服务器与上位机之间采用TCP/IP总线,控制机与上位机之间采用RS485总线,控制机主控制器与出卡机、显示屏、自动道闸等功能模块或外围设备之间采用RS485总线。

系统采用 SQL Server 作为系统数据库,规模可大可小,既可以是大到基于因特网的大型的集团式停车场管理系统(出入口数量不受限制),也可以是小到基于局域网的小型进一出停车场管理系统或一进一出停车场管理系统。

系统设置一台停车场数据服务器,通过交换机与各个岗亭的收费管理电脑联网,实现数据的存储、备份、查询和管理。

在停车场管理处或财务室设置一台卡片发行管理电脑,通过交换机与数据服务器联网,实现卡片的发行管理和数据的查询管理等。该电脑可以是单独设置一台专用发行电脑,也可以共用财务目前在用的管理电脑,以节约系统建设费用。

在停车场的各个收费岗亭设置一台停车场收费管理电脑,通过交换机与数据服务器、停车场控制机等联网,实现系统数据的传输、存储、设备的控制管理等

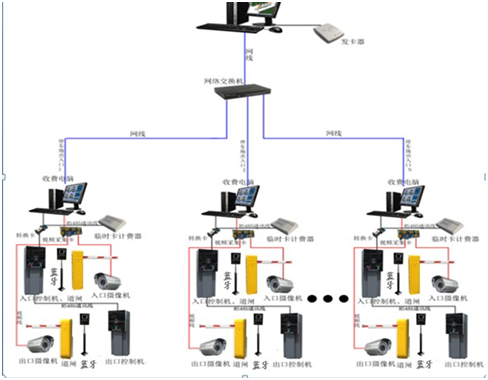

网络结构图

三、系统组成及功能

1、入口设备组成及功能设计

1)入口设备组成

停车场入口设备由入口票箱(含近距离读卡器卡、显示屏、语音提示系统、车辆检测器、机箱及附件)、自动道闸(车辆检测器)、远距离读卡器等组成。

(2)入场功能设计

Ø信息显示及广告发布功能:票箱显示屏能通过管理电脑软件加载广告信息或停车场信息,在无车情况时,显示屏会滚动显示当前时间和用户发布的广告等信息。对于控制机使用过程中的操作,显示屏也会进行相应的显示。

Ø语音提示功能:当有车行驶至入口票箱车辆检测线圈上时,控制机检测到有车,系统发出礼貌用语并在显示屏上显示礼貌用语(提示信息:如欢迎光临!;请读卡或取卡等等)。对于票箱使用过程中的刷卡操作,语音提示系统也会进行相应的提示。

Ø一卡一车的逻辑控制功能:同一张卡如果已经入场,必须出场后才能再次入场,确保一卡一车、一进一出的逻辑控制。

Ø收费及记录存储功能:控制机标准设计用户数为9999,脱机记录数为9999万条。满足大系统有更大容量要求。

Ø手动开闸记录功能:系统具有手动开闸记录功能,给管理人员提供更多的监管手段。

Ø远距离读卡功能:一般情况下,远距离读卡都是给月卡等固定车辆使用,避免停车或雨天还要开车窗读卡,体现管理者优质的服务。

2、出口设备组成及功能设计

1出口设备组成

停车场出口设备由出口票箱(含近距离读卡器、控制器、显示屏、语音提示系统、机箱及附件)、自动道闸(车辆检测器)、远距离读卡器等组成。

(2)出场功能设计

Ø信息显示及广告发布功能:出口票箱显示屏能通过管理电脑软件加载广告信息或停车场信息,在无车情况时,显示屏会滚动显示当前时间和用户发布的广告等信息。

Ø语音提示功能:当有车行驶至出口票箱车辆检测线圈上时,出口票箱检测到有车,会根据当前的时间,立即通过语音提示系统发出礼貌用语并在显示屏上显示礼貌用语(提示信息:如一路顺风等等)。对于控制机使用过程中的操作,语音提示系统也会进行相应的提示。

Ø一卡一车的逻辑控制功能:同一张卡如果已经出场,必须再次入场后才能再次出场,确保一卡一车、一进一出的逻辑控制。

Ø大容量设计、脱机记录存储功能:脱机记录数为9999条。满足大系统有更大容量要求。

Ø手动开闸记录功能:系统具有手动开闸记录功能,给管理人员提供更多的监管手段。

Ø远距离读卡功能:一般情况下,远距离读卡都是给月卡等固定车辆使用,避免停车或雨天还要开车窗读卡,体现管理者优质的服务。

3、数据管理中心设备组成及功能设计

(1)数据管理中心设备组成

数据管理中心设备由系统数据库服务器、外围存储设备、网络交换机、网络配件等组成。

卡片发行器、网络交换机等组成。

(2)数据管理中心功能设计

数据管理中心的主要职责是确保系统数据库服务器运行的稳定和数据的安全可靠,对于大型系统可能会设置多个数据库服务器,对数据的备份可以是通过外部存储器备份或双机热备份等多种模式。具体情况依据用户需求和系统规模大小来确定。

Ø系统设置:对整个系统进行车主档案设置、道口设置、收费标准设置等。

Ø卡片发行、充值、延期、退卡等功能:对系统所使用的卡片进行注册发行、充值、延期、等等。

Ø报表查询和打印功能:可查询系统所有记录,包括车辆出入场图像等。可生成和打印系统所有报表。

四、系统其它主要特点

u控制器设置完全通过硬件按键进行设置,地址比较直观。

u采用“平台+模块”式设计,增加和扩展功能非常简便,不需对系统大动干戈。

u通过控制器的故障指示灯判别系统故障。

第四章 系统软件和报表

一、系统软件介绍

1.软件功能模块组成

本系统软件为网络停车场管理系统软件,分别安装在管理中心和岗亭收费电脑可以实现不同的功能。管理中心计算机主要负责系统总体设置、卡片发行管理等操作。现场岗亭收费电脑,实现现场设备管理和车辆收费等。

2.系统的数据安全保障

为确保系统数据的安全,本系统创建数据库才能进入软件,避免人为篡改和误操作丢失数据。

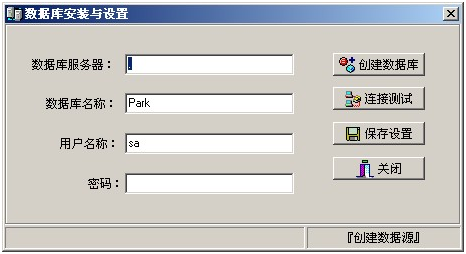

创建和连接数据库:下图1为创建数据库界面。


1

3. 系统的权限管理设置

根据系统管理人员和操作人员权限大小,系统的权限管理可任意设置,实现多级权限管理。每个系统管理人员和操作人员都有自己的用户名和密码。

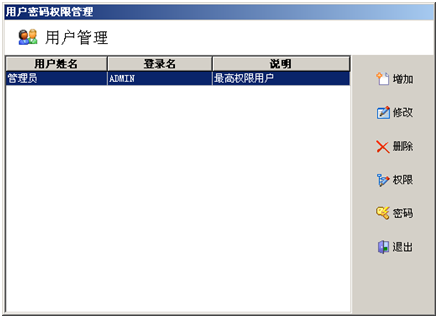

增加操作员和权限设置:下图2为增加操作员界面和权限设置界面。


2

4.灵活方便的车主档案管理

  下图3为车主档案界面。


3

5.多种收费标准随意设置

系统可支持标准收费、按时收费、按次收费、按时段收费等收费标准

收费模式选择和收费标准设置:下图4为收费标准设置界面。


4

6.严格完善的卡片管理

系统具有卡片发行、卡片延期、卡片充值等功能。

卡片发行:用于新卡发行,界面如下图5


5



二、软件系统报表记录

系统具有月租用户交费记录、临时用户停车收费记录、车辆进出图像对比记录、场内车辆记录等多种报表,以便用户非常直观的了解系统运行使用情况。


6

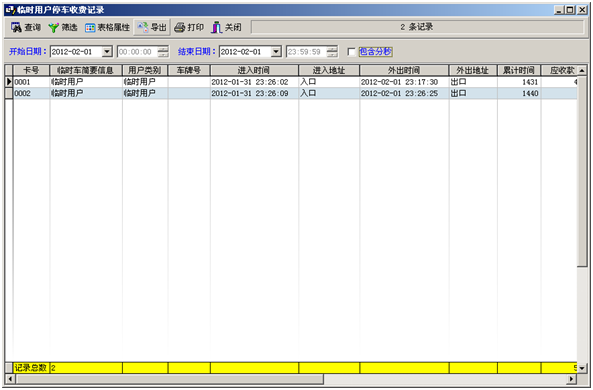

  临时用户停车收费记录:选择开始日期和结束日期,单机查询如下图7所示。


7

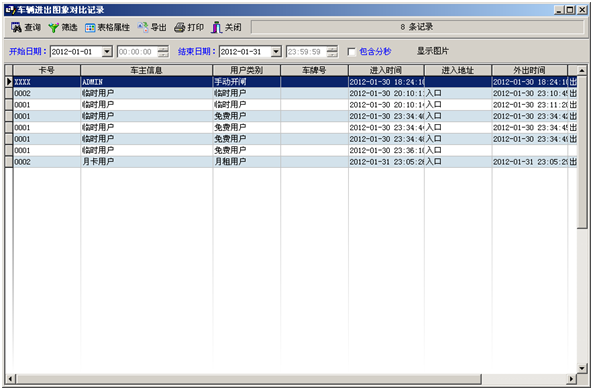

  车辆进出图像对比记录:选择开始日期和结束日期,单机查询如下图8示。


8

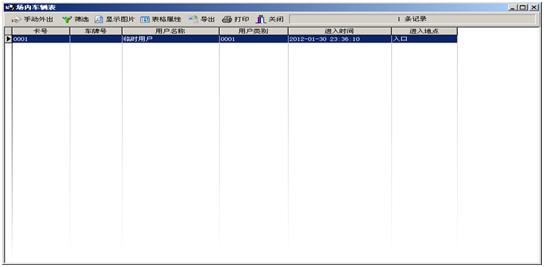

  场内车辆记录:选择开始日期和结束日期,单机查询如下图8示。


8

第五章 系统主要设备简介

一、出入口票箱

1、票箱配置

基本配置:读卡器、主控制器(出口)、机箱、LED显示屏、车辆检测器等。

2、控制机主要技术参数:

l工作电源:DC12V±10

l工作环境:

工作温度:-10℃~55℃。

l通讯协议:RS485通讯协议。

l近距离读卡器≤10m。

l远距离读卡距离:≤20m。

l读卡处理时间:≤0.2秒。

l脱机存储记录数:10000条。
控制机卡片容量:9999张。


l系统支持卡类:月卡、免费卡、储值卡、临时卡等。

二、自动道闸

1、主要特点:

l外形美观大方(颜色可选),箱体坚固防水。

l采用具备软件陷井与硬件看门狗的单片机控制,永不死机;具有记数功能。具有双重自锁功能,可防止人为抬杆。

l采用光感器进行行程控制,非接触工作,永不磨损偏移。

l采用光电耦合、无触点、过零导通技术,主控板无火花无干扰高可靠工作等多种接口。

l可接车辆检测器实现车过自动落杆和有车防砸功能。

l具有感应和按钮及遥控控制等多种方式。

2、主要技术参数:

l减速电机:

 电源电压:AC220V±10V

 功率250W。

l杆长度:直杆≤6m。

l闸杆起落时间:5秒。

l使用环境温度:-35℃~+45℃。

l相对湿度:≤90%。

三、远距离蓝牙读卡器

1、主要特点

l远距离,有效识别距离从0米到20米可调

l光激励、休眠唤醒、蓝牙通信技术;433MHZ频率,对人没有辐射损害。

l高可靠,适应工作环境(-30℃-75℃),防水,防冲击。

l超低功耗,更健康、更安全。

l高抗干扰性,对现场各种干扰源无特殊要求。

l定向识别。

l高度集成,安装方便,内置天线无须外接天线或线圈。

2、主要技术参数

l工作模式:光激励定位、休眠唤醒。

l工作电源:DC12V~18V/4A

l蓝牙频率:433MHz

l红外频率:38KHz

l工作环境温度:-30℃-75℃

lW26/34、RS232/485

l符合工业运用环境

四、近距离读卡器

1、主要技术参数

l读卡类型:EM卡、Mifare卡。

l读卡速度:≤0.2S

l读卡距离:3—10cm

l读卡频率:125KHz/13.56MHz

l工作温度:-10℃~+70℃

l通讯方式:W26、RS485

l静态电流:≤100mA

第六章 系统主要设备清单

序号

品名

规格型号

数量

单位

备注

一、

入口设备


1

自动道闸

标准栅栏二栏道闸含杆

2


2

数字式车辆检测器

电感式

2


3

环路地感线圈

2000×1000mm

2


4

入口控制机

2


感应卡读写系统

IC


控制系统

RS485


专用电源

12V1.5A


语音提示

扬声器


5

LED显示屏

单红高亮度

2


6

机箱

金属

2


7

蓝牙远距离读卡器

蓝牙卡

2


8

蓝牙电源

12V5A

2


二、

出口设备


1

自动道闸

标准栅栏二栏道闸含杆

1


2

数字式车辆检测器

电感式

1


3

环路地感线圈

2000×1000mm

1


4

出口控制机 含

2


感应卡读写系统

IC


控制系统

RS485


专用电源

12V1.5A


语音提示

扬声器


5

LED显示屏

单红高亮度

2


6

机箱

金属

2


7

蓝牙远距离读卡器

蓝牙卡

2


8

蓝牙电源

12V5A

2


三、

管理中心


1

电脑

PC

1

管理控制

2

停车场系统软件

WINDOWS

1


3

软件狗

USB

1


4

485通讯卡

RS-485

1


5

IC卡发行器

USB

1

授权、发卡IC

6

蓝牙卡发行器

USB

1

授权、发卡蓝牙卡

7

智能停车卡

IC


每辆车1张,无源

8

智能停车卡

蓝牙卡


每辆车1个,含卡片、支架、电池等

四、

辅材


1

通讯线

RVVP2×1

1


2

电源线

RVV3×1.5

1


3

管线

Φ25

1


4

安全岛

C25

1


5

辅料


1
