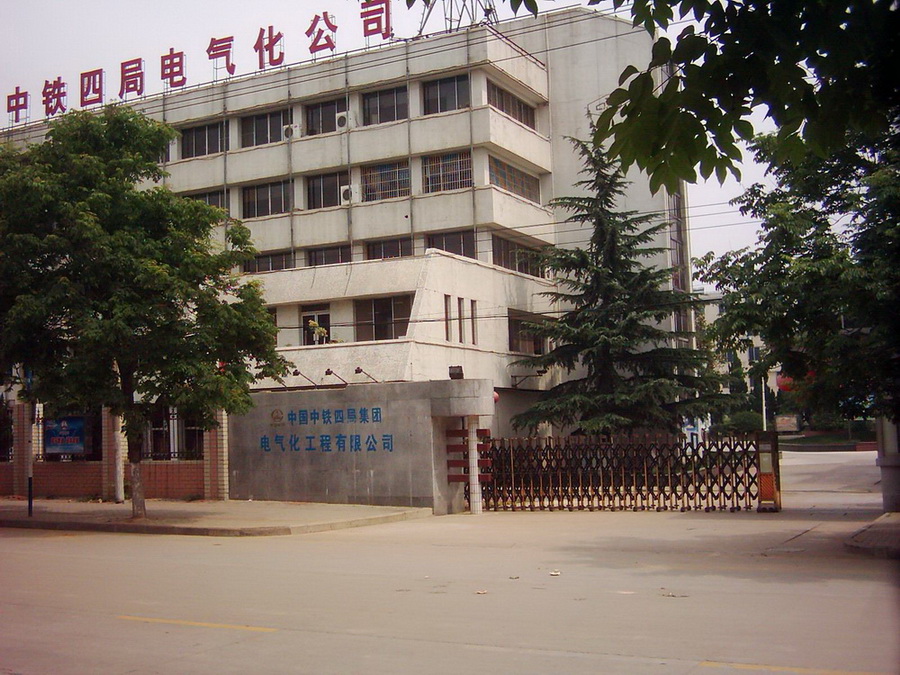

中铁四局电气化公司 |

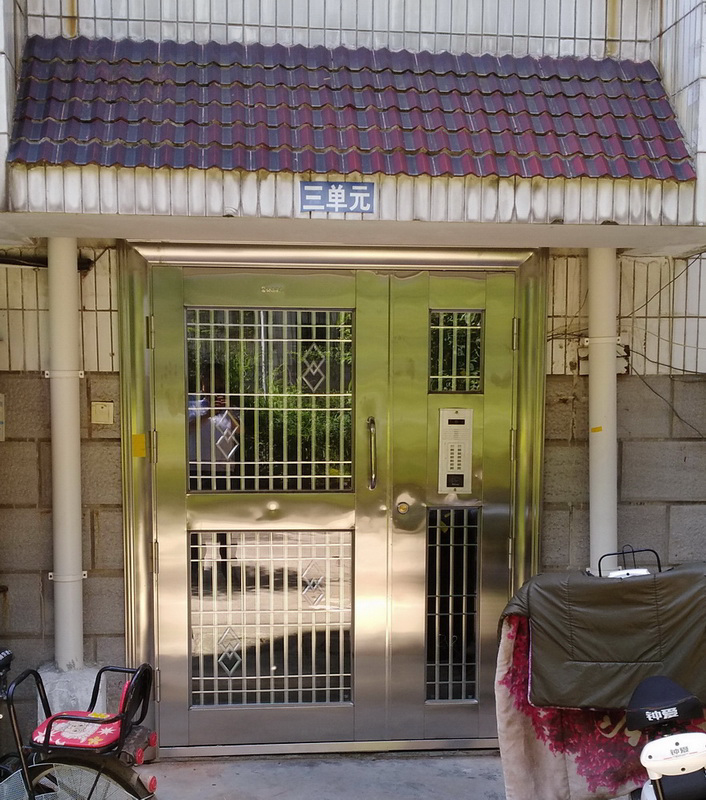

中铁四局电气化公司机关大院住宅楼单元可视对讲系统

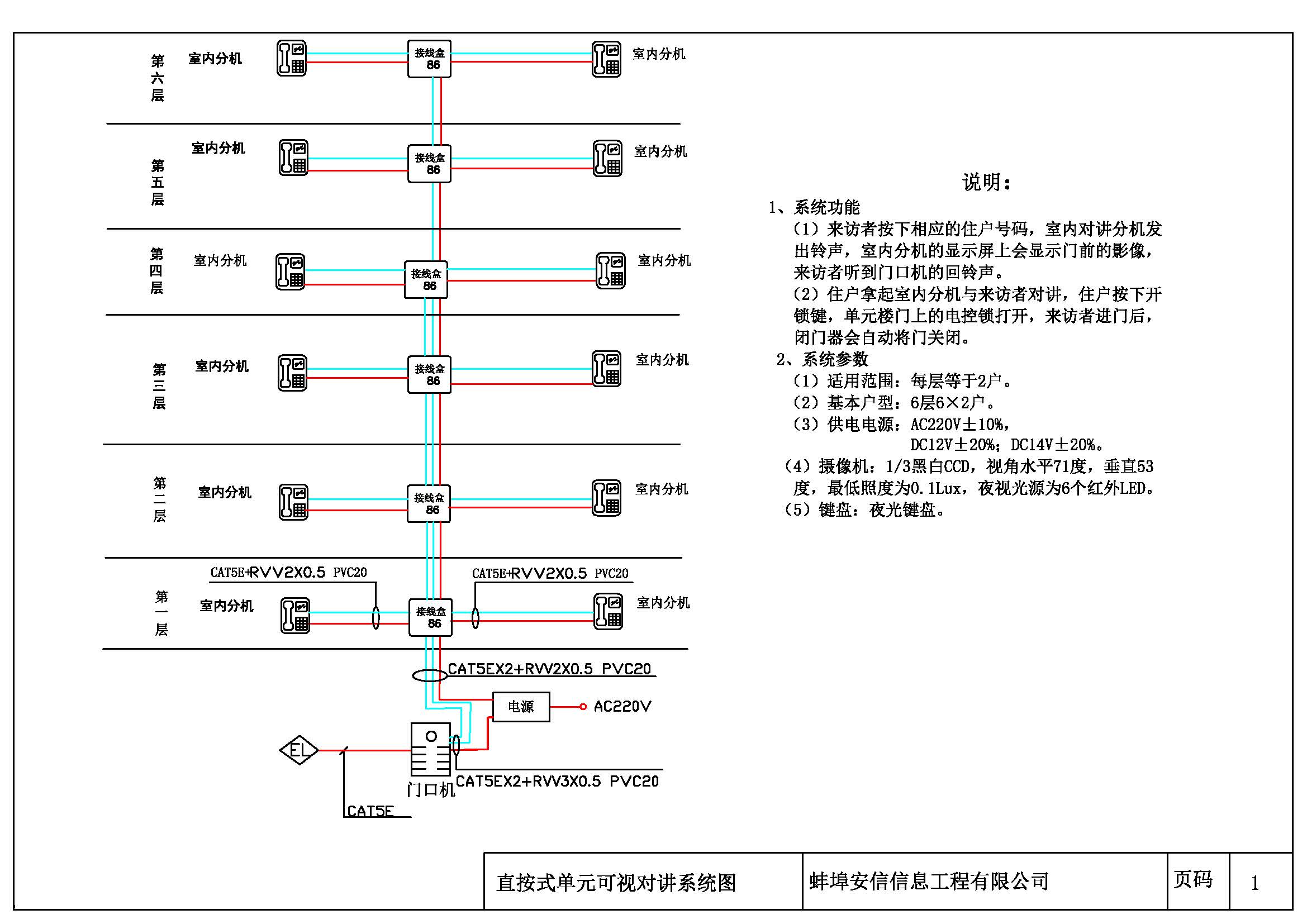

1.系统图
2．系统使用功能
1）呼叫功能
在单元门口机上直接按房号键呼叫住户，室内机响铃，铃声的音量可调，可关闭。
2）双向通话功能
单元门口机与室内机双向同时通话。
3）住户室内机开锁功能
住户按室内机开锁键实现远程开单元门锁，以便来客进入。
4）可视功能
门口机呼叫住户、住户按室内机监控键，室内机都会自动显示门口机前的访客图像，可辨认来访者，主动监看单元门口的情况。
5）门禁功能
在门口机上刷经过授权的无源门禁卡自动开锁。
6）其他功能
（1）单元门口机键盘夜间自动打开按键背光功能；
（2）夜间自动红外辅助照明功能，以保证在低照度下住户可辨认来客。
3．主要设备介绍
1）单元门口机
（1）外观
提供电控锁或电磁锁接口，可根据用户需求选配 |
可实现读卡开启门锁 |
具有CCD红外夜视功能，按键有背光夜视功能 |
具有防水、防尘、防震功能 |
门口机键盘可防止因多次触摸而造成的模糊不清 |
单元门口机采用RJ45接口进行网络连接 |
设备安装方式：安装于单元门口一侧墙面上,暗装，顶端距地1.6M； 整机外观尺寸：380×150×60；墙架尺寸：334×122×90； 待机电流：白天45mA 夜间58mA 工作电流：白天250mA 夜间400mA 工作电压：DC14.5V |
（2）技术指标
电源 | DC14.5V/0.2A |
功耗 | 1.8W |
工作温度 | (-20℃)--(+40℃) |
相对湿度 | 45%--85% |
图象传感器 | 1/4”CCD |
视场角 | 水平71度，垂直53度 |
环境照度 | 0.3Lux-20000Lux |
图像分辨率 | 300TVL |
视频输出 | ≥1Vp-p |
视频输出阻抗 | 75欧 |
音频输出 | ≥0.75Vp-p |
2）可视对讲室内机
（1）外观
壁挂式室内机具有可视对讲功能、开锁功能、监控功能 |
可作为直按楼宇型可视对讲系统的终端设备 |
可作为小区智能安防系统的终端 |
（2）技术参数
外观精巧，通话语音清晰 |
具有来客辨认、主动监控、开锁、呼叫管理中心等功能。 |
可实现联网功能，总线制传输，安装布线简便 |
室内机可与门口机实现双向通话 |
可与管理中心机、单元门口机任一方实现相互呼叫、通话功能 |
可对单元门口机实现室内遥控开锁功能 |
室内机具有自动挂机功能 |
可视室内机通话话音清晰 |
室内机具有紧急呼叫功能 |
室内机具有不会因住户的误操作，而删除或变更地址码的功能 |
室内机具有根据住户的需求进行升级的功能 |
室内机连线均采用RJ45接口 |
设备安装方式：安装于室内门口一侧墙面上,明装，中心距地1.5M； 整机外观尺寸： 203×220×75mm； 图象分辨率：380TVL，4英寸黑白显示屏。 待机电流：1mA-5 mA 工作电流：1mA-5 mA（≤150 mA） 振铃工作电流：250 mA-290 mA 工作电压：DC14.5V |
中铁四局电气化公司宏源望湖城小区彩色可视对讲系统
一、系统设计
见CAD文件。
二、系统实施方案
1．系统介绍
1.1概述
宏源望湖城小区位于蚌埠市宏业路中段，地理位置十分优越，交通便利，是人们居住的理想地段。该小区为一类高层建筑，地上34层，均为住宅，地下二层为车库。
1#、2#、3#、4#楼情况如下：
楼号 | 层数 | 单元数 | 基本户型 | 户数 | 备注 |
1# | 34 | 1 | 3户/梯 | 98 | |
2# | 34 | 1 | 4户/梯 | 136 | 2个单元门。 |
3# | 34 | 1 | 3户/梯 | 98 | |
4# | 34 | 1 | 3户/梯 | 102 | |
合计 | 4 | 434 |
根据“智能住宅”的开发理念，本小区的楼宇可视对讲系统采用国内最先进的高新技术产品，为物业管理提供一套先进便利的管理系统，为居家安全提供一个安全舒适的现代化生活环境。
产品选型：彩色可视对讲系统
实现目标：为住宅小区实现一套先进、可靠、严密、实用、美观、性能稳定的安全防范系统。
1.2系统功能特点
系统楼内采用层间解码器+分机方式，分机相当于直按分机，无需编码。
u监视功能：待机时，分机可按开锁/监视键进行监视。
u遥控开锁：分机在与门口机对讲时，按“开锁/监视”键可遥控开启其所接电锁。
u系统综合造价低：由于系统分机采用了简单化设计、入户布线均可采用网线布线，使得项目整体造价大大降低。
u布线简单：入户线采用UTP5网线布线，通过RJ45口与解码器及分机进行连接。数据、音频、视频电源信号均通过网线传送，比传统入户线（总线+75同轴+电源线）布线更简单、更方便。
u抗干扰能力强：由于室内分机无需编码、解码，内部无微处理芯片，所以分机永远不存在死机的情况。
u 功耗低：由室内分机内部设计简单，分机功耗极低，待机时电流为10mA，因此大大减少楼内供电电源的配置，也直接降低了项目的综合成本。
1.3系统组成
Ø楼内组成：楼内采用层间解码器+分机的方式，分机类似直按分机无需编码。每个层间解码器可带4户或8户，可选择其中之一。
Ø设备供电：楼内层间解码器及分机由28V开关电源供电，主机与控制器等设备由主机电源供电。
Ø编码设备：楼层编码器。
1.4系统配置说明
n单元主机配置：标准电话编码键盘。
n室内分机配置：每户最多可接3台同号分机。
n层间解码器配置：每台解码器可带4户或8户，可跨层使用，若一层超过8户，则可配置多台解码器。解码器内具备视频分配功能，并且垂直视频信号在解码器里做隔离，所以无需配视频分配器，一般30层以下放大器也可不配。
n电源的配置：每台28V开关电源可带3个解码器及其所带的分机（按每个解码器带8台分机算）。主机、控制器等使用主机电源供电。

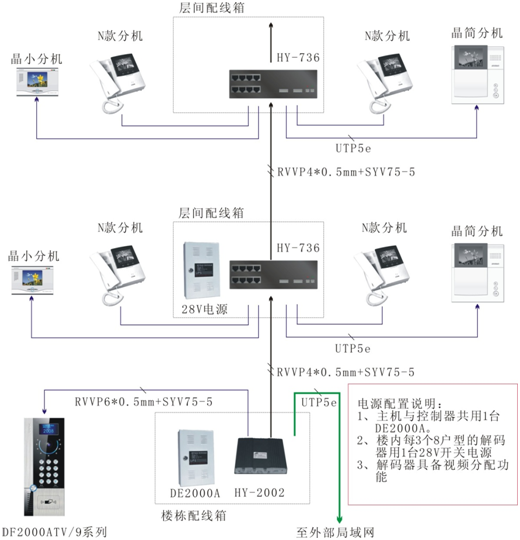

1.5系统示意图
u单元内示意图
1.6系统主要设备功能特点与技术参数
◆彩色可视门口主机
功能特点：
◇呼叫分机并能与分机实现可视对讲；
◇镜头可调整角度，更方便看清高低人群的图像；
◇接收分机/管理机遥控开锁；
◇直接呼叫管理机，并实现可视对讲；
◇一栋楼可并接多台主机，多栋楼所有主机亦可互联；
◇自动夜光，晚上键盘清晰可见；
◇能给主机进行编码。根据用户要求，有两位编码、四位编码；
◇可以利用分机密码实施开锁；同时给分机用户家里进行撤防；
◇门口机可集成非接触卡读卡器，用户可通过刷卡实现开门。
技术参数：
◇ CPU：ATmega16
◇摄像头：1/3＂CCD 摄像头 可调整上下角度
◇数码管显示：4位动态
◇工作电压：DC13.8V±5%
◇工作电流：静态≤150mA、动态≤650mA(不含摄像头)
◇工作温度：45%～95%
◇工作温度：-28℃～+72℃
◇摄像头工作电流：230±20mA
◇通话时限：1分钟
◇清晰度：420线
◇视频输出： 1Vp_p 75Ω
◇扫描频率：15625Hz 50Hz
◇最低照度：0.2Lux
◇音频输出不失真功率：主呼通道≥5mW、应答通道≥100mW
◇频率响应：300～3400Hz ±3db
◆ 室内分机
功能特点：
◇接受呼叫功能；
◇呼叫管理机功能；
◇监视功能；
◇紧急求助功能；
◇双向对讲功能；
◇遥控开锁功能；
◇入户水平干线为UTP5类线。
技术参数：
◇显示屏：彩色液晶屏
◇分辨率：黑白380电视线、彩色420×230
◇工作电压：DC28V±5%
◇静态电流：≤40mA
◇动态电流：≤400mA
◇振铃声级：≥70dB(A)
◇警笛声压：≥80dB
◇安装方式：壁挂
◆ 层间解码器
解码器在系统中起到数据转发，音频、视频的放大，噪音的消除等作用；分机无需编码，通过编码器完成住户分机编码。
技术参数：
◇ 工作电压：28V±5%
◇ 工作电流：静态≤30mA、动态≤150mA
◇ 型号说明：8户层间解码器、4户层间解码器
◆ 主机控制器
主机控制器配套主机使用，并要求与门口主机统一编址，在系统内，它主要承担设备之间的数据信号的转换和中转及准确切换各设备之间的音频、视频通道，犹如系统内的“微型交换机”。
功能特点：
◇采用总线和TCP/IP协议，通讯稳定可靠；
◇声音电路相对独立，可实现系统内多组设备同时通话；
◇自动完成关联设备的音、视频切换，是单元门口主机、分机、管理机及小区门口机等设备通讯的“中心交换机”；
◇它是用户与小区管理中心联系的信息桥梁；
◇具有访客留影、出入记录及信息存储功能；
◇采用接插口方式连接，施工安装方便。
技术参数：
◇CPU：DM270
◇工作电压：DC13.8V±5%
◇工作电流：静态≤30mA、动态≤150mA
◇工作温度：45%～95%
◇工作温度：-28℃～+72℃
◆电源、后备电池
功能特点：
◇电源可单独使用，也可与后备电池连接使用；
◇具有电源工作状态指示灯；
◇具有短路保护作用；
◇掉电自动切换后备电池功能；
◇具有过流放电保护装置，防止损坏后备电池；
◇具有平时自动给后备电池充电功能。
技术参数：
◇输入电压：AC176～253V 50HZ
◇输出电压：DC27.5V±2％
◇负载稳定度：≤ 8%
◇过流保护：125%
◆ 主机电源
电源采用了性能极为优良集成电路生产，具有输出电压稳定，纹波小，带载能力强及自损耗小的优点。
功能简介：
◇具有后备电池，掉电可自动切换；
◇具有过放电保护装置，防止损坏后备电源；
◇具有电源工作状态指示灯；
◇具有短路保护作用；
◇具有平时自动给后备电池充电功能。
技术参数：
◇输入电压：AC220V 50Hz
◇输出电压：DC13.8V±5%
◇最大输出电流：3A
◇电压稳定度：≤0.5%
◇负载稳定度：≤5%
◇过流保护：200%
◇后备电源：DC12V/7AH
◇防护等级：IP30
2．系统施工计划
根据系统设计图，结合现场施工情况，把系统施工分为系统管线施工、系统安装调试、系统测试验收三个阶段。
系统管线施工：
根据施工现场情况进行系统管线施工。
系统管线施工完成后，进行导通性、绝缘性检测，确保系统线路部分正确、可靠。
系统安装调试：
先分系统进行设备安装调试，设备工作正常之后，最后进行系统统调。
系统测试验收：
系统调试通过后，进行系统试运行，提前发现潜在的问题，不断测试、调整，使系统稳定运行。系统验收后，正式运行，系统进入保修期。
3．系统服务
对系统提供终身服务。保修期内免费服务，超过保修期后，提供有偿服务。
三、系统设备清单
序号 | 项目名称 | 规格参数 | 数量 | 单位 | 备注 |
1 | 彩色单元门口主机 | 彩色刷卡可视对讲 | 5 | 台 | 每樘单元门1台 |
2 | 主机控制器 | 2 | 台 | ||
3 | 彩色可视分机 | 7吋彩色液晶屏 | 434 | 台 | 每户1台 |
4 | 主机电源（带UPS) | 5 | 台 | 每个单元1台 | |
5 | 分机电源 | 32 | 台 | ||
6 | 型解码器 | 4路 | 136 | 台 | 每层1台 |
7 | 感应卡 | IC卡 | 1 | 批 | |
8 | 灵性锁 | 5 | 把 | 每樘单元门1把 | |
9 | 闭门器 | 80KG力 | 5 | 台 | 每樘单元门1台 |
10 | 单元门 | 不锈钢、玻璃 | 5 | 樘 | |
11 | 单元配电箱 | 500*600*200mm | 5 | 个 | |
12 | 层间配电箱 | 300*200*150mm | 136 | 个 | |
13 | 强电插排 | 32 | 个 | ||
14 | 垂直干线 | SYV75-5 | 1 | 批 | |
15 | 垂直干线 | RVV6*1.0 | 1 | 批 | |
16 | 进户线 | UTP5E | 1 | 批 | |
17 | 辅材 | 软管，热缩管，胶布，钢丝，自攻螺丝等 | 1 | 批 |

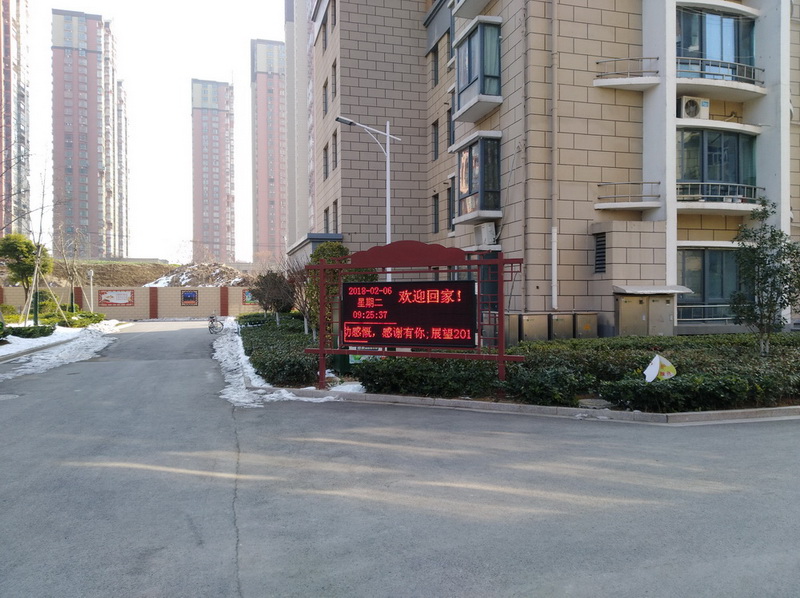

中铁四局电气化公司宏源望湖城小区户外LED屏显示系统

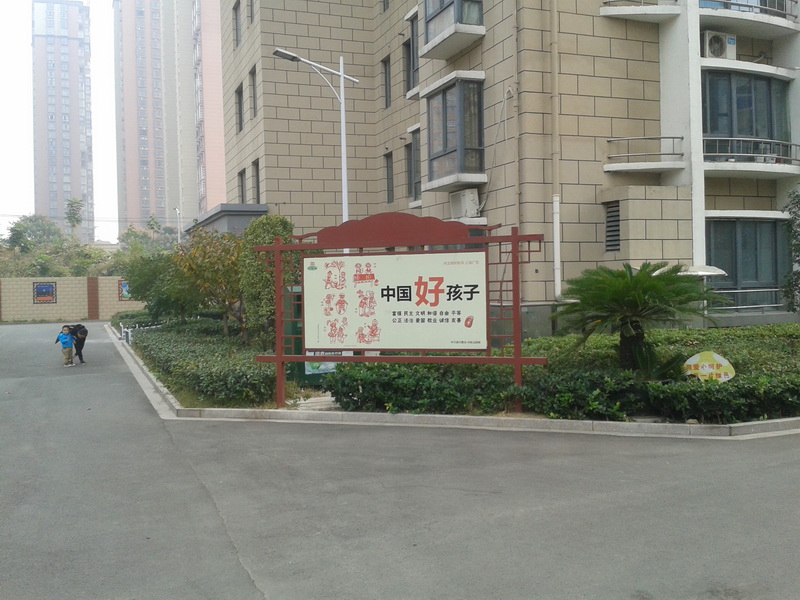

改造前 改造后

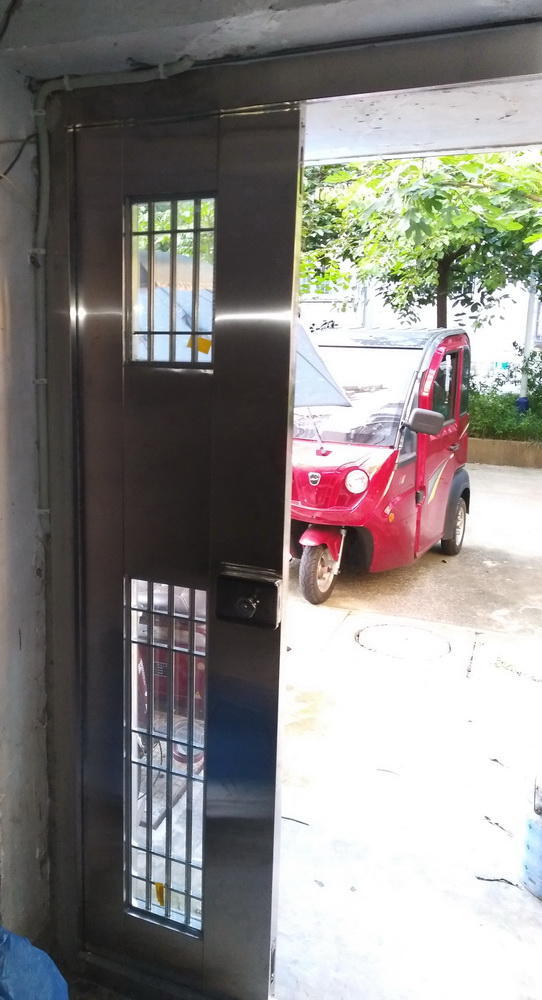

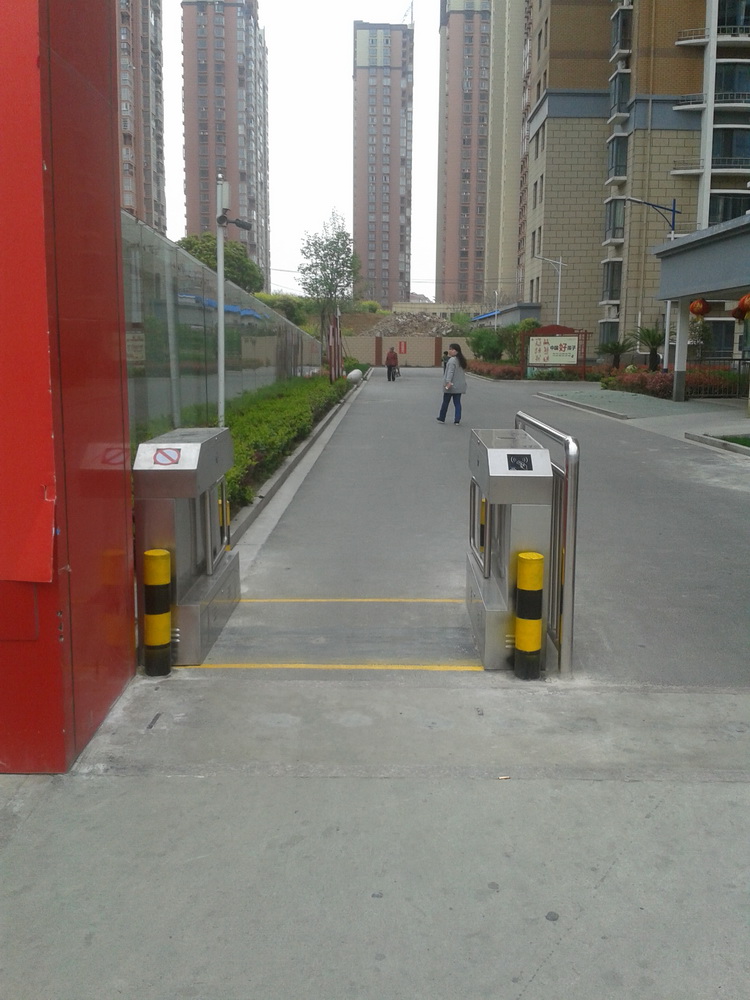

中铁四局电气化公司宏源望湖城小区通道闸门禁系统

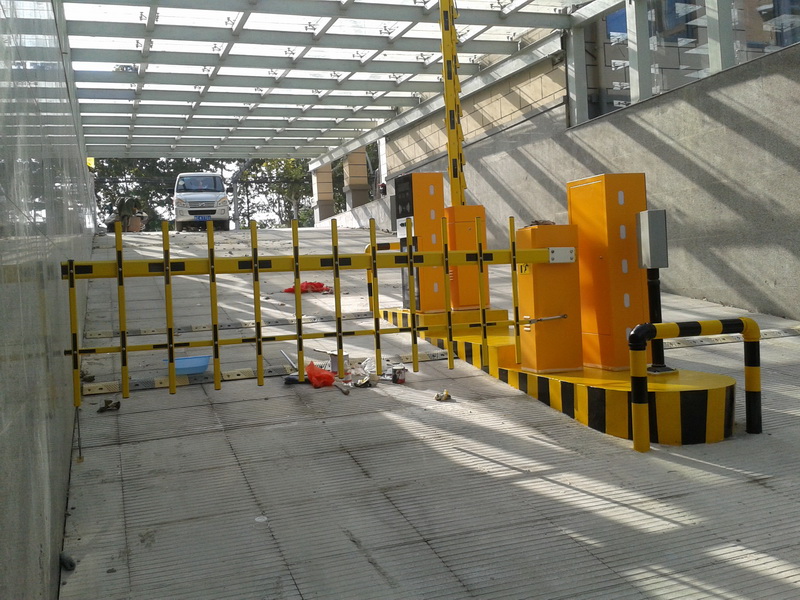

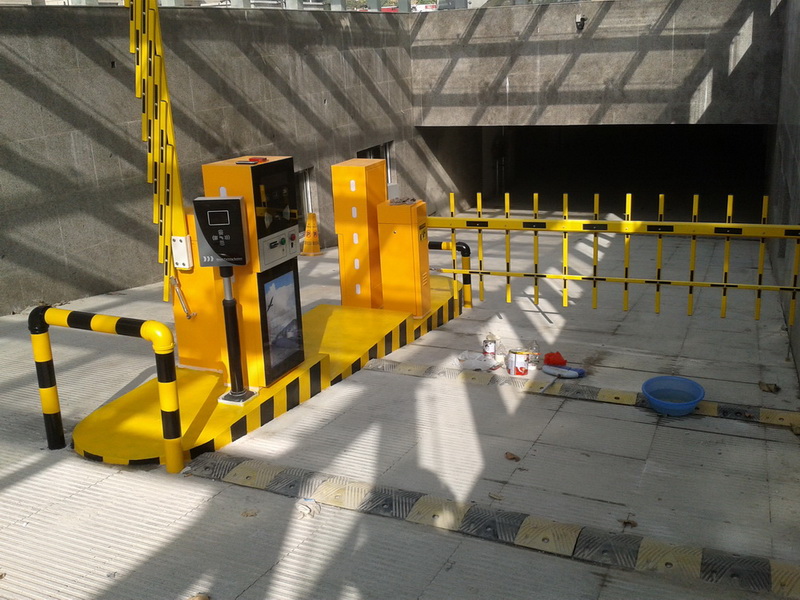

中铁四局电气化公司宏源望湖城小区地下车库道闸系统

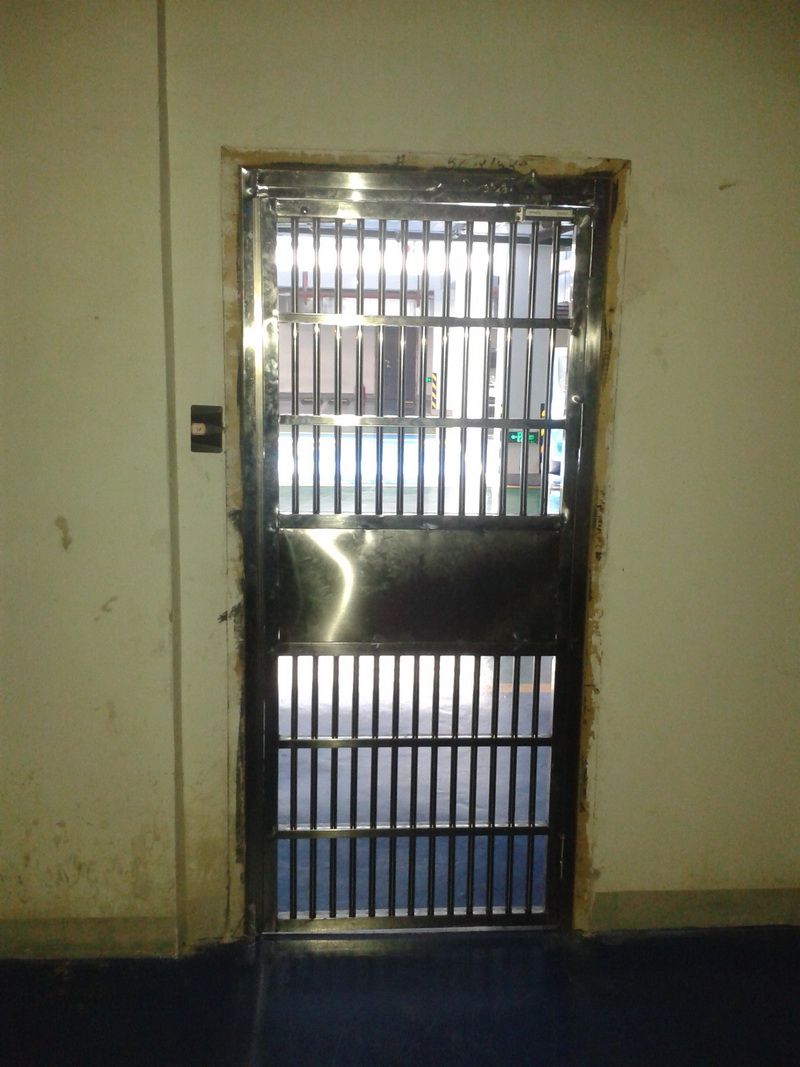

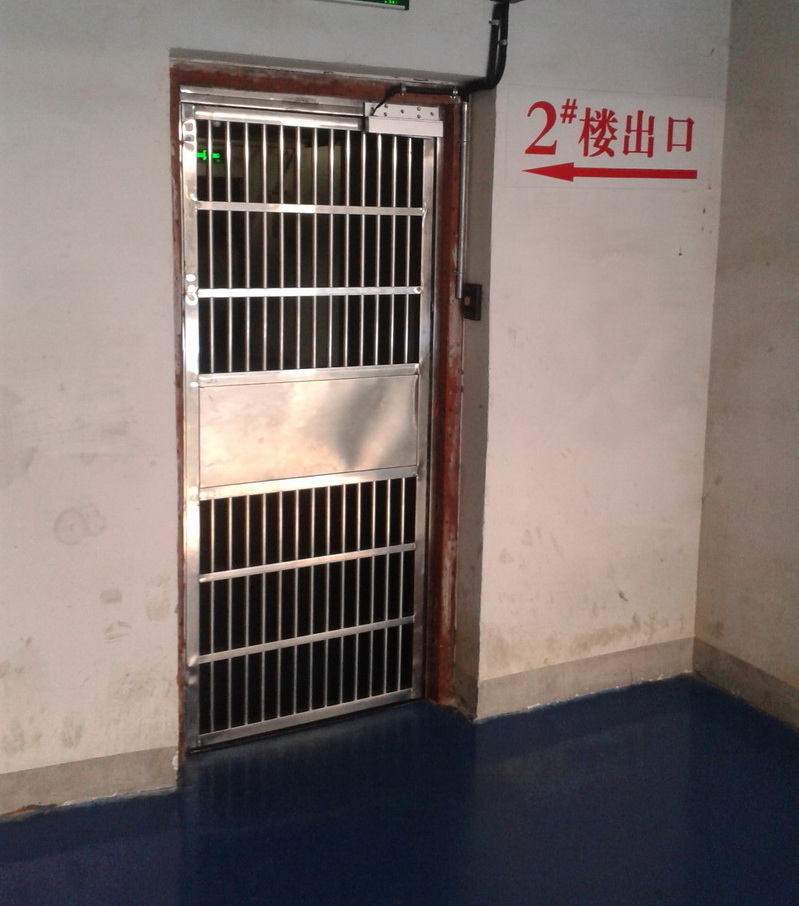

中铁四局电气化公司宏源望湖城小区地下车库门禁系统

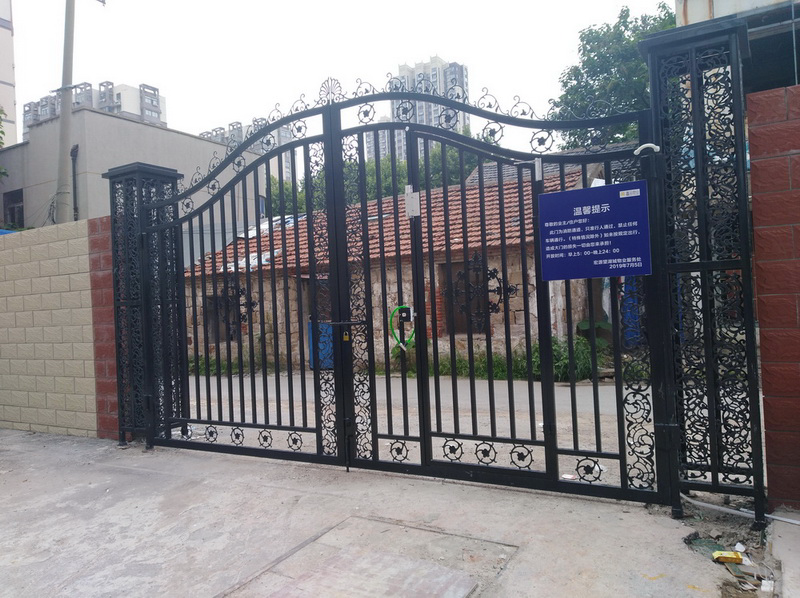

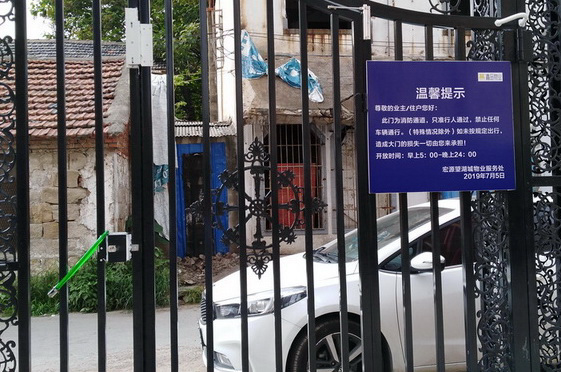

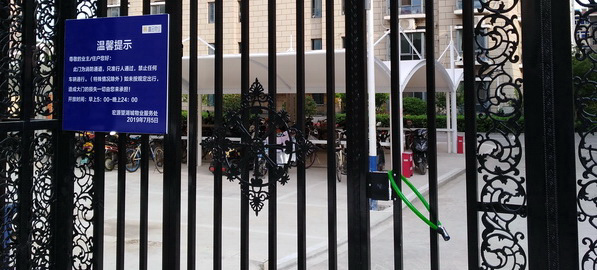

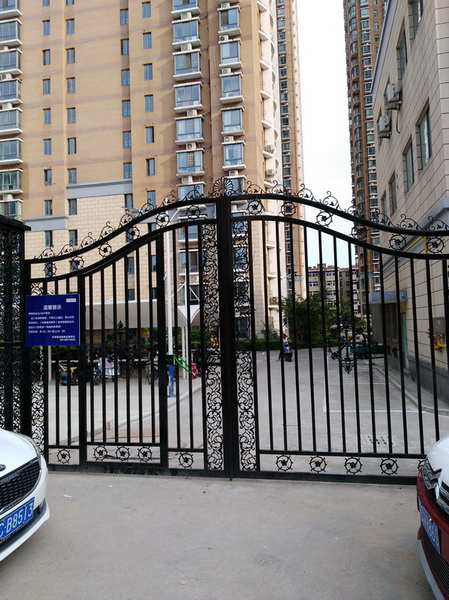

中铁四局电气化公司宏源望湖城小区北大门门禁系统
一卡通，进出门双向刷卡，全户外栅栏门门禁系统。
|
