蚌埠市科学技术局办公大楼弱电系统
第一部分 工程概况

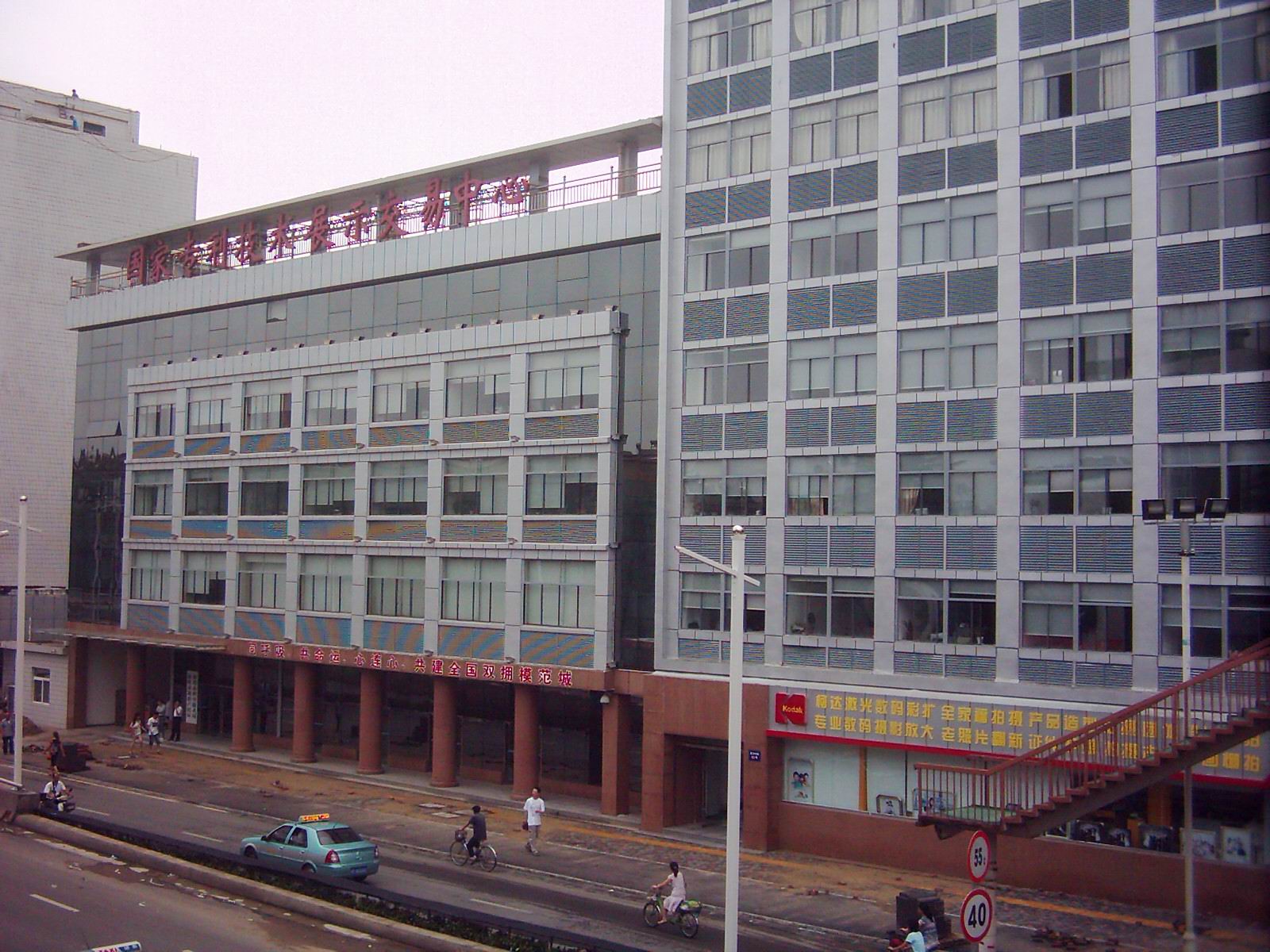

蚌埠市科学技术局办公大楼包括两栋楼，其中，西面一栋楼是国家专利技术展示交易中心办公楼，共有五层，东面一栋楼是老办公楼，共有七层，两栋楼通过办公走道连成一体。
中心机房位于西面大楼二层，属于B类计算机机房，面积约100㎡，包括：主机房，用于放置计算机与网络设备、和机房空调设备；电源室，用于放置机房配电柜、电池柜以及UPS设备，网管室，用于机房值班和技术开发及业务人员工作席位（通信值班、系统网络维护）。
工程内容包括如下系统：
一）计算机机房系统
1.机房装饰系统
2.机房配电系统
3.机房防雷接地系统
4.机房布线系统
5.机房空调、新风系统
6.机房UPS系统
二）大楼综合布线系统
三）网络集成系统
第二部分 计算机机房系统
一、机房装饰工程
机房装饰工程分为吊顶装饰工程、地面装饰工程、墙面（柱面）装饰工程、隔断安装工程、保温处理和门窗安装工程六个分项。
1、吊顶
机房区域内安装600mm×600mm方形微孔铝板，铝板厚0.8mm。嵌入式安装，吊顶龙骨采用与顶板配套产品；
2、地面
地板架空高度为200mm。机房区安装全新全钢抗静电活动地板，规格为600*600*35mm有边系列抗静电地板，地板支架及安装附件均采用原厂家配套产品。
机房区地板下地面和墙面进行防尘处理，地板沿墙铺设四周采用L40*4角钢网架做牢靠固定。网管室入口采用台阶处理，用1mm厚发纹不锈钢包边角，出入口地板采用L30角钢网架做牢靠固定。
3、墙、柱面
机房区墙面采用C75型轻钢龙骨架空安装，龙骨间距为不大于600mm，轻钢龙骨必须另加U38加强龙骨横撑，墙、柱面装饰面层均采用不燃板基层，塑铝板饰面，规格为3mm厚18丝银灰色塑铝板。
踢脚线采用密度板基层,100mm高不锈钢贴面处理。金属龙骨可以形成法拉第笼,有效防止空间的感应雷击。为防尘保温，主机房与电源室不保留外窗。
4、隔断
将电源室与网管室之间原隔墙拆除，采用钢化玻璃隔断将其隔开，主机房与展示大厅之间同样采用钢化玻璃将其隔开，隔断地板下与吊顶上部分均采用不燃板封闭，为达到美观效果，主机房与展示大厅之间隔断地板下不燃板封闭处采用塑铝板饰面，同时考虑到网管室24小时有人值班，所以要求隔断具有良好的隔噪音和隔热效果。隔断框架采用40*60mm方钢制作隔断骨架、密度板做基层，外饰1mm厚发纹不锈钢板。
隔断玻璃选用12mm厚钢化玻璃，能有效的降低机房噪声的传导及良好的保温效果，主机房区隔断处吊顶上及地板下采用双面不燃板封闭处理，展示大厅一侧隔断下采用塑铝板贴面处理。
5、保温处理
为减少机房空调设备制冷量的损耗，并防止机房内外相关区出现结露现象，保持机房内部的温度环境，主机房墙面填充50mm厚保温岩棉，做保温处理。
6、门、窗

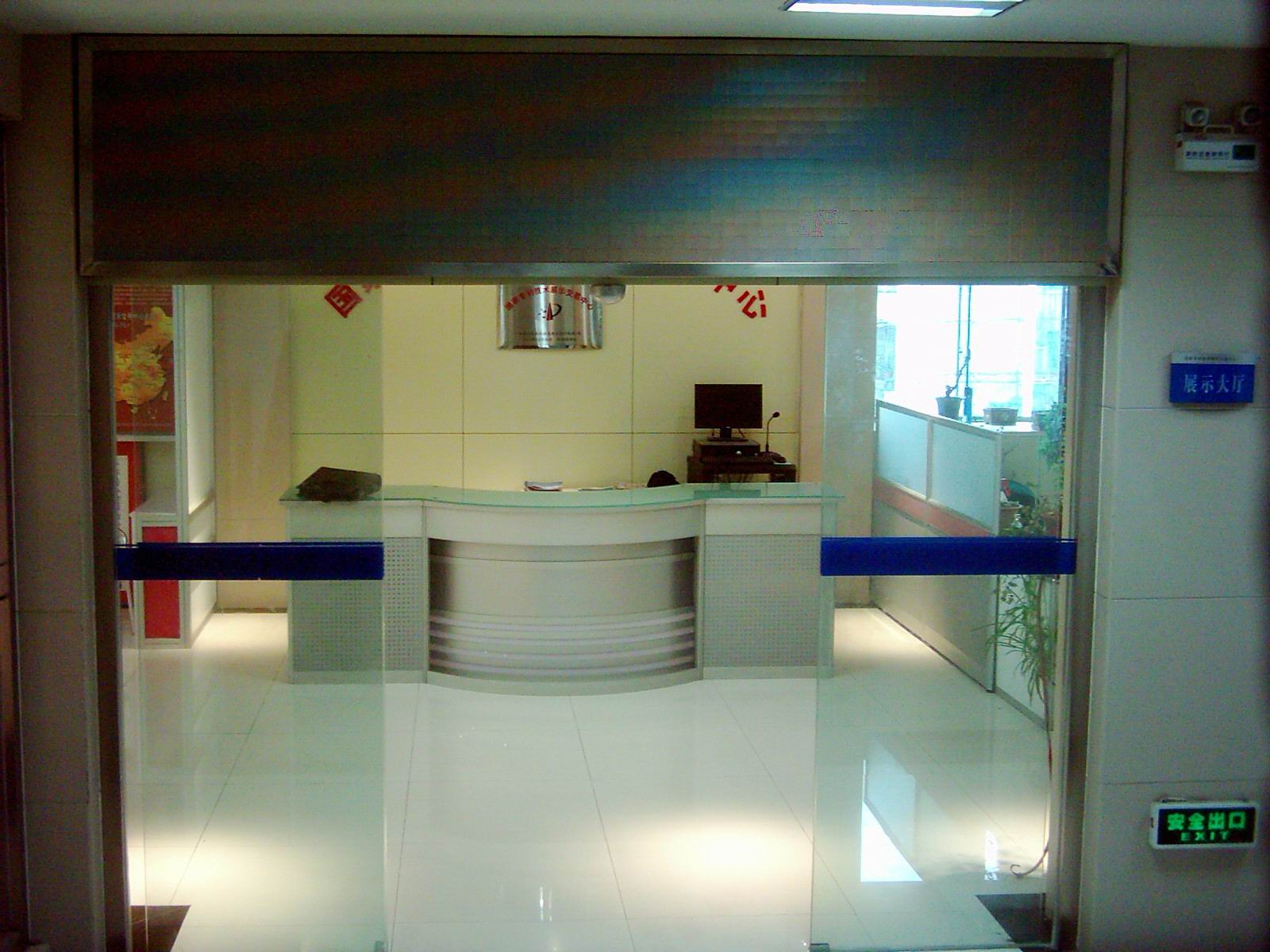

主机房 、电源室入口门采用12mm厚钢化玻璃地弹门；
网管室入口门采用钢制防盗门；
网管室保留原窗户，内加一层塑钢窗并配以防火卷帘与塑铝板饰面的暗窗帘盒，主机房与电源室所有窗户全部采用不燃板内封。使机房具有良好的保温、隔热、隔音和防尘效果。
二、机房电气工程
1、电气概述
机房电气工程主要分为动力供电总回路和UPS供电总回路两部分。其中，动力供电总回路部分由市电直接供电，主要包括柜式空调回路，壁挂式空调回路，市电照明回路，市电维修插座回路，新风机回路以及备用回路；UPS供电总回路部分由UPS供电，服务器设备回路，网络交换机柜回路和应急照明回路。
2、供配电系统
1）供配电系统：
机房区供电电源由大楼配电房引一路电缆进入电源室配电区，供配电柜进行配电。供给机房动力设备和辅助设备用电，即分别控制机房区照明、舒适性空调、新风设备、UPS设备、维修等相关设备用电。
主机房设备供电电源由1台10KVA UPS提供。主要供给主机房服务器设备、网络设备等重要设备以及机房区应急照明设备用电。
UPS配电系统由供电电源经UPS稳频、稳压、调整电压波形后为服务器、网络设备等供电；当遇到供电线路断电时，UPS后备电池立即放电，经UPS逆变后给计算机设备不间断供电。
2）供电系统分类如下：
动力供电回路分为：
主机房柜式空调1专用回路；
主机房柜式空调2专用回路；
主机房新风机专用回路；
电源室壁挂式空调3专用回路；
市电照明专用回路
市电墙面维修回路
机房辅助设备回路
备用回路
UPS供电回路分为：
主机房服务器设备专用回路；
主机房网络设备专用回路；
机房应急照明专用回路；
备用回路。
3、配电设备

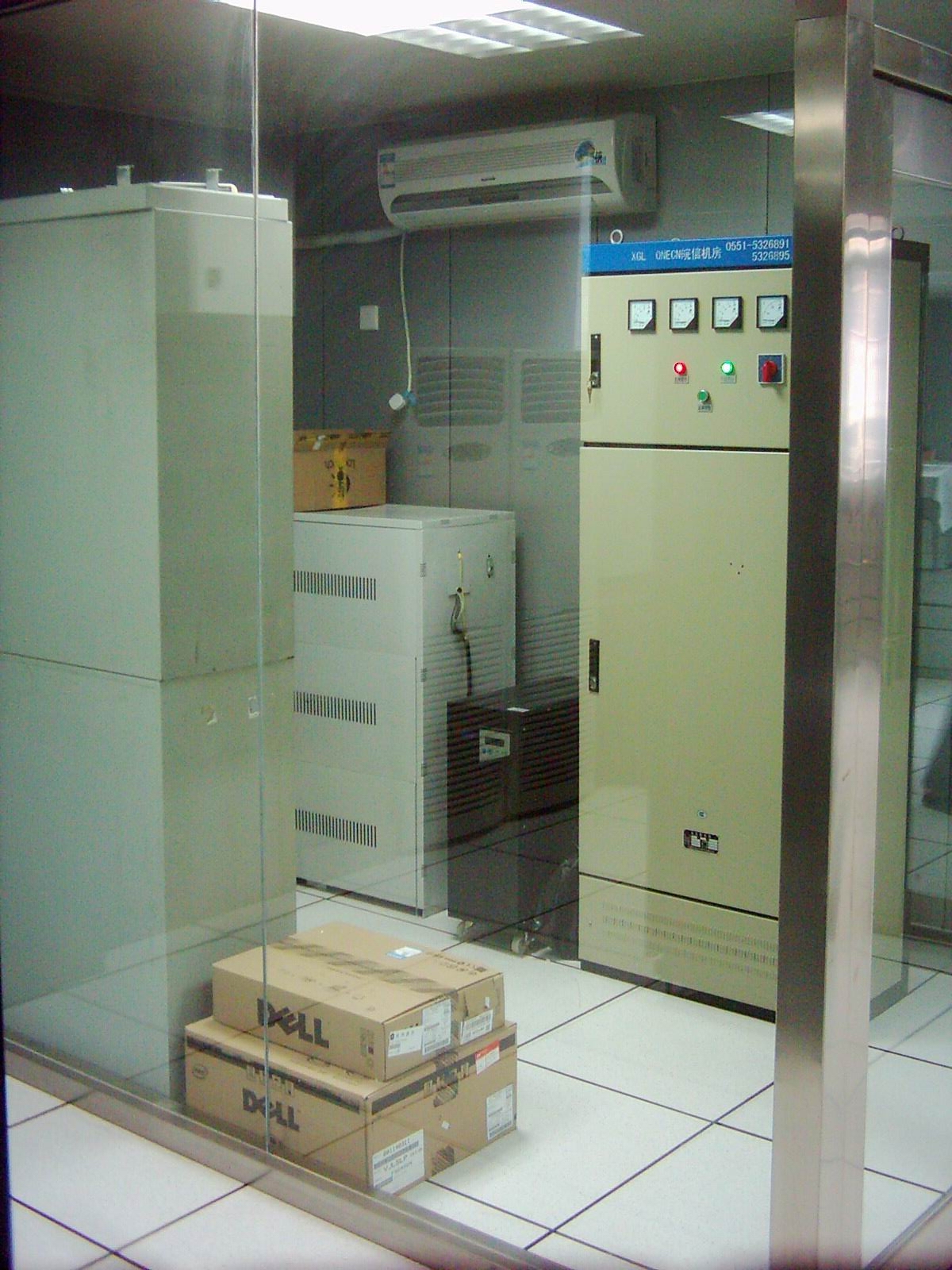

电源室配置一台配电柜。
主机房市电总进线电缆从大楼总配电房到主机房电源室配电柜内。
UPS主机与电池组安放在电源室，UPS主机与电池组用连接线连接。
服务器机房设备供电电源：每台机柜配置一套总输入16A 8位PDU插排，通过16A三孔地面插座（有色面板）独立连接PDU，单回路供电模式。
主机房、电源室及网管室市电插座：采用10A五孔带接地插座，白色面板。
网管室UPS电源插座：维护管理用PC机等设备采用10A五孔带接地插座，有色面板。
主机房空调插座：采用32A四孔插座，白色面板；
主机房新风机插座：采用10A五孔带地插座，白色面板；
电源室空调插座：采用16A三孔插座，白色面板；
4、照明系统
1）普通照明系统
值班室机房、服务器机房及UPS机房照明灯具，规格为600mm×600mm/3×20W嵌入式钝化铝格栅灯盘；灯管采用低色温日光型灯管。
2）应急照明系统
为保证工作人员在市电断电时做存盘等紧急处理，机房内安装应急照明系统，工作面照度不低于50Lx。疏散指示灯是当机房市电以及UPS电源完全断电的情况下启动的疏导灯具。疏导灯具备独立的电源，确保应急疏散。应急照明灯具采用15W磨砂（乳白）白炽灯，由UPS不间断电源直接供电；机房疏散灯具满足消防要求。
5、静电防护
机房内采用的活动地板表面是导静电的耐磨层，单元活动地板的系统电阻满足静电防护要求。
机房内的导体与大地作可靠的联接，不得有对地绝缘的孤立导体。
静电接地的连接线有足够的机械强度和化学稳定性。
静电接地经限流电阻及连接线与接地装置相连，限流电阻的阻值≤1MΩ。
三、机房防雷接地系统
1、防雷系统概述
防雷系统主要由机房电源防雷工程与接地系统工程两部分组成。电源防雷系统分三级保护，保护范围分别为机房供电系统整体感应雷防护、机房电源设备整体防护以及机房内一些非常重要的设备。计算机系统的接地系统采取单独接地措施。
计算机机房防雷主要是抑制雷电瞬间过压和雷击电磁脉冲（LEMP）。
2、机房防雷
机房所在大楼本身具有良好的防直击雷保护措施，防雷工程主要针对计算机机房部分，重点考虑因雷击或线路过电压对计算机及其相关设备造成的损坏，进行合理的等电位连接，从而提高整体机房的耐雷电冲击水平。选用防雷器，对计算机设备及其它重要终端进行保护。
1）第一级避雷器
在机房配电柜内机房市电电源输入端，做第一级电源保护。
防护级别：B级；
保护范围：机房供电系统整体感应雷防护；
2）第二级避雷器
在机房配电柜的UPS电源的输入端，应做第二级电源保护。
防护级别：C级；
保护范围：UPS及其负载设备整体防护；
3）第三级避雷器
在主机房重要设备前端，应做第三级电源保护。
防护级别：D级；
保护范围：主机房重要设备整体防护；
3、接地系统工程
1）机房的地线系统
交流工作地，由进入机房的三相五线中的中性线连接；
安全保护地，由进入机房的三相五线中的保护线连接；
直流工作地，用一根50mm2铜芯线引至室外地桩；
防雷接地，用一根50mm2铜芯线引至室外地桩。
2）直流工作地与引下线
在机房机柜设备区内用30*3mm的铜排做一组直流工作地，将计算机设备的直流工作接地以最短距离连接到铜排上，再引入配电柜的直流工作接地汇流排，并用一根50mm2铜芯线引至室外接地桩。直流工作地接地电阻不大于2Ω。
3）等电位连接与引下线
在机房各分区内一周用40*40*4mm的镀锌角钢做一组等电位连接，按防雷规范要求应将机房内的墙、顶、地的金属结构体、机柜、机架等所有不带电的金属构件与该保护地近距离用特殊施工工艺做等电位连接，同时与机房安全保护接地、防雷地等以最短距离形成结构相连，并用一根50mm2铜芯线引至室外接地桩。防雷接地电阻不大于10Ω。

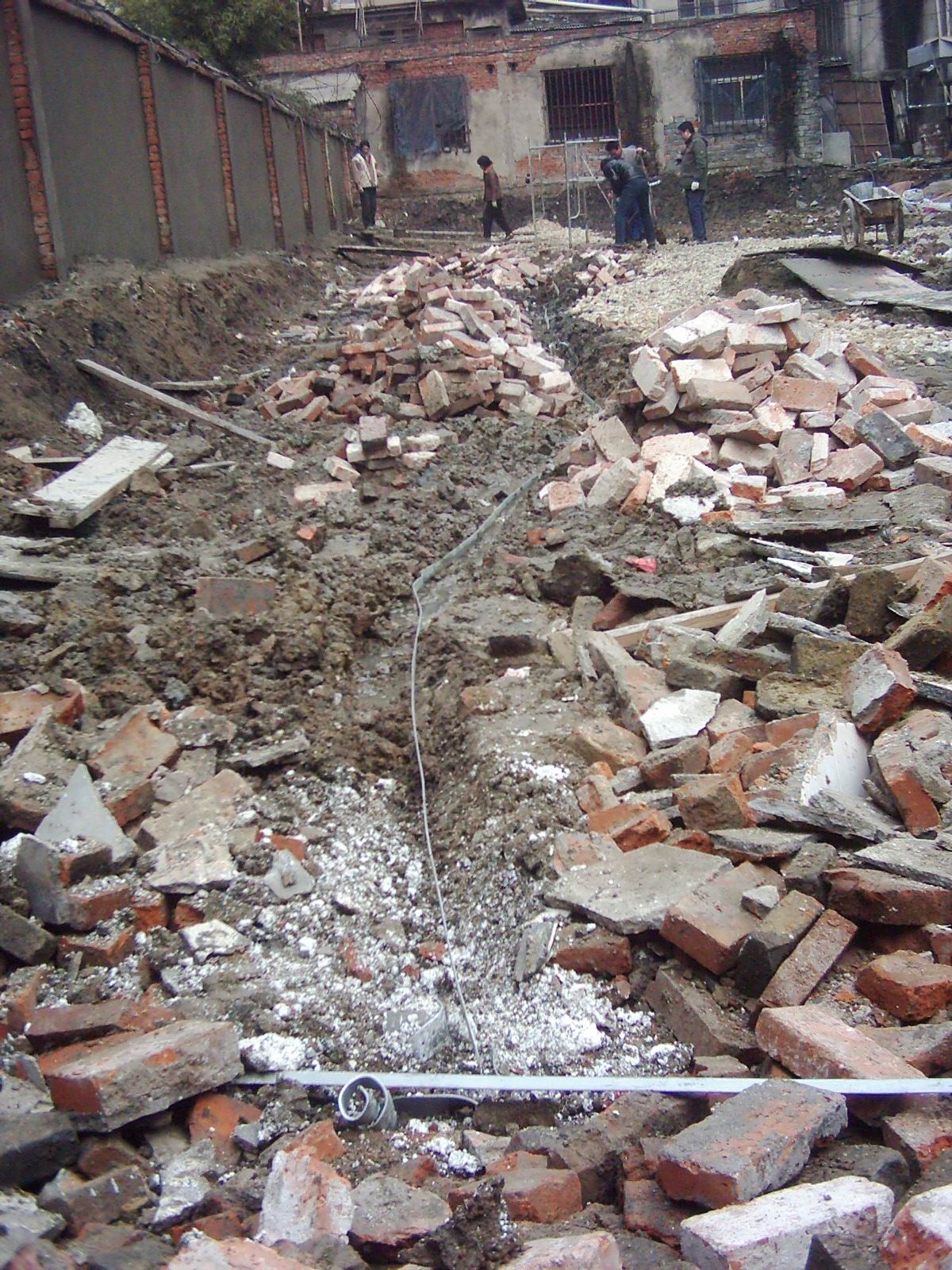

4）室外地桩连接
机房接地装置的设置，满足人身的安全及电子计算机正常运行和系统设备的安全要求。为避免“地电位反击”，计算机机房采用一个独立的接地系统，接地电阻小于1Ω。
四、机房布线系统
1、概述
系统为星型拓扑结构布线系统，布线线缆选用六类四对非屏蔽双绞线，线缆两端采用六类非屏蔽模块化连接，配线架、理线架、模块与双面信息点面板均选用六类产品。
2、信息点设置
机房内服务器机柜按照每台4个信息点，网管室每个桌位2个信息点，线缆一端上机房网络机柜配线架，另一端铺设至服务器机柜与网管室桌位处地板下方地面双面信息点面板处，再用线管敷设至机柜处连接服务器设备；
网络机柜内信息点采用模块安装方式。敷设双绞线沿机架安装，布线使用标识系统，便于识别、维护，内外网的数据信息插座能够明显区分开。
水平布线以金属线槽完成室内布线，机房内地板下电源、信号线按距墙和隔断成回字型铺设。
五、机房空调、新风系统
1、机房空调系统
主机房空调为柜式空调2台（一主一备），电源室空调为壁挂式空调1台。
2、新风系统
为了防止外界灰尘进入机房内，计算机机房设计为一个封闭的区域，与外界没有空气流通，同时需保证机房区对外形成正压，安装新风机可将机房外的空气中的尘埃杂质经过中效过滤后再送入机房区。
新风系统选用一组壁挂式空气处理机对进入机房新风进行处理。
六、机房UPS系统
机房UPS选用10KVA UPS，具有检测、保护功能完备，体积小、重量轻、工作效率高；零转换设计与纯正弦波输出，适用负载领域广等优点。
第三部分 大楼综合布线系统
一、大楼综合布线系统概述
大楼综合布线系统，包含计算机网络系统、电话语音系统与有线电视系统三部分。
计算机网络系统结构为星形结构，星形中心在信息中心机房配线间，由配线架引出水平双绞线到各楼层信息点，再采用跳线方式将各层信息点与各层接入层交换机端口连接。在星形结构的中心均为管理子系统，通过两点式的管理方式实现整个布线系统的连接、配置及灵活的应用。水平用超五类非屏蔽网线由房间引至二层中心机房。综合布线从节简、实用、实际应用出发，为今后网络和语音升级接入预留空间和布线通道。
有线电视系统采用放大，分配、分支方式进行配置；用户终端分别位于休息室、值班室、局长室，会议室、多功能厅及展厅等房间。
共有信息点约200个，包括话音点、数据点。有线电视系统接入点约20个。
计算机网络采用超五类非屏蔽网线，兼顾今后的应用扩展。语音水平线缆考虑到成本和冗余性，采用超五类非屏蔽双绞线。系统满足结构化布线要求，电话语音与数据信息点可以互用。

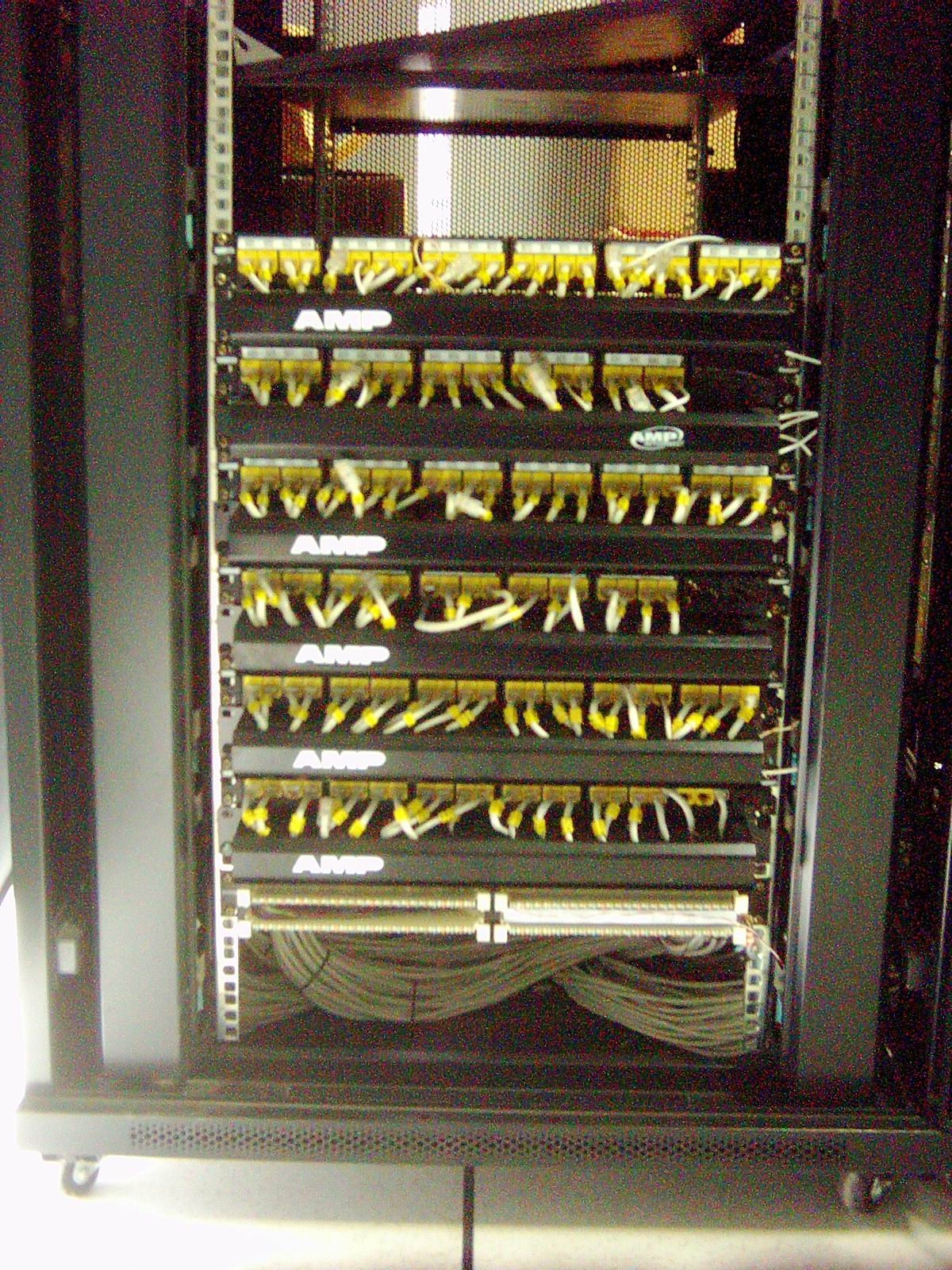

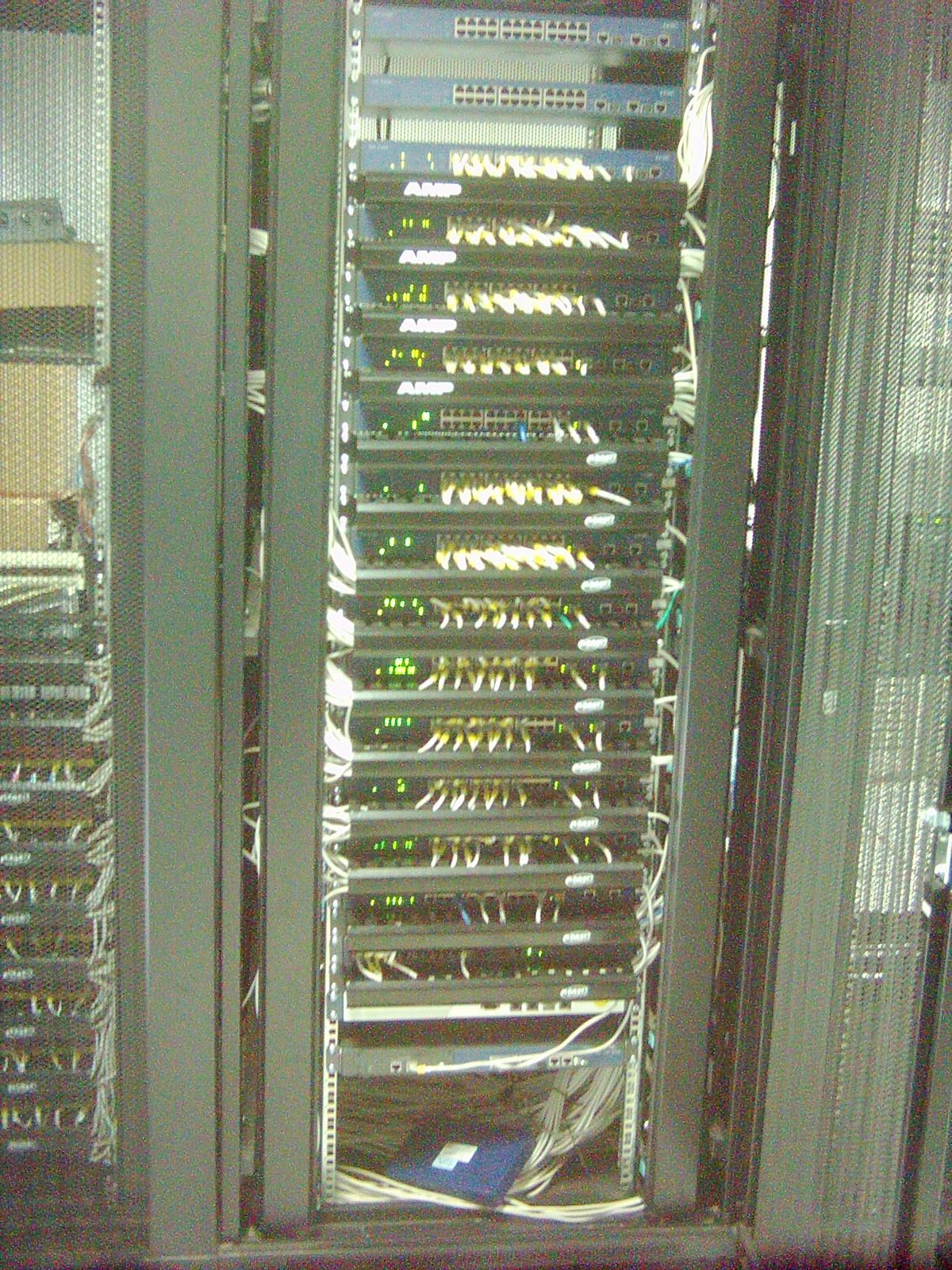

大楼的信息点全部在机房进行管理，即：从主机房配线架至办公室信息点（多媒体箱）是采用点对点的布线。所有线缆均在机房内进行统一管理，即：双绞线采用24口配线架进行卡接，大对数电缆采用110型配线架进行卡接，光纤采用机架式光纤配线架进行管理，这些配线架均在主机房机柜中进行编排，上架。
主干通道采用水平桥架及垂直桥架布线。水平部分为超五类非屏蔽网线，室内垂直部分为室内8芯多模光纤，语音垂直部分为大对数电缆端接。布线从桥架、管道井或地沟（室外）走线，考虑留有足够余量。为电信的宽带接入光缆预留通道。
二、计算机网络系统和电话语音系统
系统由五个子系统组成：工作区子系统、水平子系统、垂直主干子系统、管理间子系统和设备间子系统。
1、工作区子系统
结合大楼原预埋管道，根据实际情况，合理配置信息点。为了适应今后的发展，满足用户不同的使用要求，所有插座均采用标准的RJ45信息插口。所有信息点均采用墙壁暗装敷设安装形式和地面暗装敷设安装等形式。
用户的终端设备与用户信息点根据通信网络不同采用相应的跳线连接。
信息插座的安装采用墙上安装法、地板下安装法、及地面安装法。对于较小的房间，采用墙上安装法；对于较大的开间，采用墙上安装法、地面安装法。
2、水平区子系统
所有水平区网络数据线缆全部采用超五类屏蔽双绞线。它即可以支持用于话音和低速数据的传输；又可支持100Mbps传输速率；还可支持宽带视频。它能满足图形、影像等多媒体信息和高速数据传输要求。
任何系统的改变（如增减用户、用户地址改变等）都不影响整个系统的运行，增减用户只需做必要的跳线即可，使整个系统具有极强的灵活性，同时为系统线路故障检修提供极大方便。
语音信息线缆采用超五类非屏蔽双绞线。
3、垂直干线子系统
垂直干线子系统由中心主配线架（主机房内）敷设至楼层分配线架的干线电缆构成。本工程垂直部分由机房交换机引出一根室内多模光纤到多媒体箱处。核心层交换机与接入层交换机均在二楼机房处，采用跳线连接方式。充分考虑了办公楼的使用者传输图形、影像等多媒体信息的可能性，并且还考虑到将来的业务需要和技术发展。
垂直布线通道
垂直布线通道采用电缆竖井，结合垂直线槽的方式。
4、管理子系统及设备间子系统
管理子系统管理间采用24口超五类非屏蔽配线架与水平数据线缆端接，系统提供最大灵活性。
设备间子系统程控电话机房和计算机位于同一设备间中。电信来的大对数电缆卡接到110型配线架。管理设备全部安装在机柜中。布线产品中的光纤配线架、线管理器和网络产品中的交换机安置于机柜中。网络数据主设备间、设于二层的信息中心机房，并进行接地系统、线缆及路线铺设。
5、用户设备与综合布线系统的连接
1）电话系统与布线系统的连接
电话系统使用的标准插头为RJ11插头，该插头可直接插入由综合布线系统所提供的标准RJ45插座中。
2）计算机网络与布线系统的连接
计算机与综合布线系统连接时，需在计算机扩展槽上插上具有RJ45接口的网卡，然后用一条两端都装有RJ45插头的屏蔽线缆将网卡与布线系统的信息口连接起来。
6、交换设备与跳线
交换设备是用户连接网络必需的设备，用户信息点网线再打到配线架后使用超五类跳线与交换机连接，再通过路由设备或WEB服务器用户就可连接到互联网或专用网络。
三、有线电视系统
1、系统结构及配置
有线电视系统，以本市有线电视台基站提供的闭路电视信号为来源。通过市有线电视电缆引入办公楼，通过放大器进行信号放大再通过分支分配的方式经同轴电缆传送至各用户。
有线电视系统的基本结构图
1）系统结构
有线电视接入系统图
有线电视系统采用放大，分配、分支方式进行配置；用户终端分别位于休息室、值班室、局长室，会议室、多功能厅及展厅等房间。有线电视系统约20个。
前端系统考虑会议系统的视频/音频信号传送到个办公室到前端，后端选择的产品包括放大器、分支、分配器等。
2）系统配置
（1）双向传输
整个系统采用传统双向传输，传输频率44-860MHz的分配系统。
（2）分配系统
系统分配网络按750MHz邻频双向传输网络设计，分配器到放大器以及到分支器采用SYKV-75-7同轴电缆传输，分支器到用户终端盒使用SYKV-75-5同轴电缆传输。系统配置一台干线放大器。
由有线电视台送过来的有线电视主干线，经过大楼有线电视放大器，在引至各楼层分支分配器箱，由分配箱或多媒体箱接入钢管暗缚至各电视插座。相应楼层所需的放大器和分配器安装在相应楼层的电视设备箱内。
用户分配系统
前端采用双向放大器、反向预留。前端预留接入接口，安装和调试及有线经线缆的引入、敷设均由有线电视接入服务商完成。
楼间传输分配系统
有线电视系统在各楼宇间采用双向放大器，传输干线路采用SYV75-7屏蔽电缆，支路采用SYV75-5屏蔽电缆，以确保信号达到较高的频带标准。
用户终端
大楼用户端包括休息室、值班室、局长室，会议室、多功能厅及展厅等，TV终端分布较广区域。嵌入安装分配器，选用1000MHz双向单孔（TV）终端盒，以满足信号双向传输的要求。
2、主要设备
1）干线放大器：
放大器专为550MHz、750MHz、860MHz邻频传输系统而设计。外壳选用防雨铝铸，功放采用进口模块。具有噪声低，动态范围宽，输出电平大的特点，利用推挽平衡技术而有极优的载波互调指标；供电及防雷保护采用独特设计，过压、过流、雷击时能自动断开电源，且又会自动恢复，解决了用户使用中的后顾之忧。
2）分支分配器：
分支分配器全部采用一体化金属外壳，不平度好，隔离度高，从一分支到十六路集中分配器，产品系列化，品种齐全。
终端用户盒明、暗装外见美观大方，插入损耗低，5～1000MHz不平度小，有金属小盒屏蔽。
3）传输电缆：
系统采用同轴电缆
分配电缆：SYV 75－7采用四屏蔽同轴电缆
用户电缆：SYV 75－5采用四屏蔽同轴电缆
第四部分 网络集成系统
网络集成系统包含服务器设备配置工程、交换机配置工程、KVM配置工程等内容。
大楼计算机网络紧紧围绕信息服务这一特点，坚持长远规划，坚持从全局考虑的原则，将计算机网络建成一个高起点，易于扩充、升级、管理和使用的，能满足二十一世纪需要的大楼集成化网络系统。
建立一个覆盖整栋大楼的计算机网络平台，实现百兆到桌面，千兆网络主干传输。

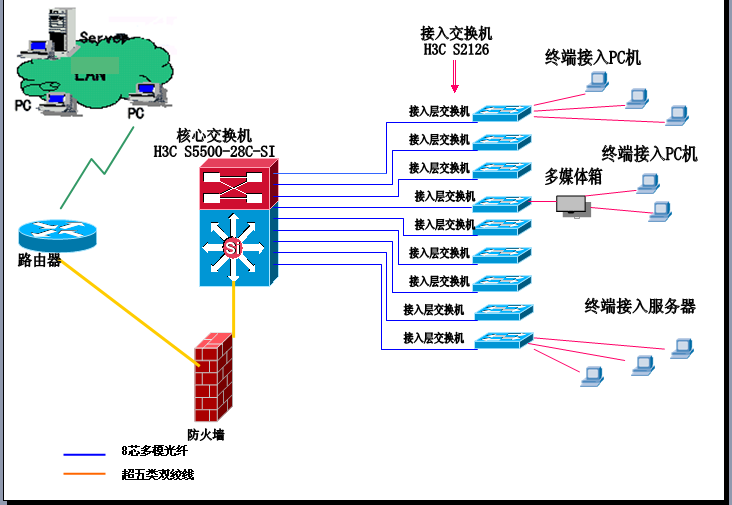

网络系统拓扑图
第五部分 LED电子显示屏
1、LED屏概述
LED电子显示屏主要安装在西面楼的一楼电梯厅及二楼展厅门头位置，选用Φ3.75mm LED单红色条形屏，壁装方式，主要播放一些通知、重要新闻、显示时间等文字内容。
2、系统组成
LED显示屏系统作为光、电、声结合的多媒体高科技产品，主要包括以下部分：
1）显示屏体
显示屏的控制线路接收来自计算机的信号，通过驱动电路，使LED点阵面发光。显示屏由LED发光器件和控制电路组成，整个显示屏由结构相同的单元板组成。
2）计算机及其外设
在系统中，屏体播放的内容都是由计算机制作、处理，然后通过线路传输给显示屏体。计算机外部设备，如扫描仪，可输入各种图片到计算机。还可在显示屏上可以显示多媒体信息。多媒体信息的输入通过多媒体外设，如电视机、VCD机、DVD机、录像机、摄像机等。
3）音频设备
显示屏连接功放、音箱后，可播放音乐，也可和屏体同步播放新闻、广告等信息，实现声像同步，使屏体的显示更具有感染力、更具有轰动效应。
第六部分 拼接液晶屏
1、液晶屏概述
西面楼二楼展示大厅安装2×2的46吋专用拼接液晶屏（DID）。主要展示科技成果，结合展厅展览的内容播放一些影像文件。
2、系统组成
1）显示单元部分
整个DID液晶屏拼接显示系统由DID液晶屏、多屏控制系统组成。
由4块46″液晶显示屏单元组成，采用2×2方式组合显示屏。整个组合屏是由标准化、模块化、一体化的DID液晶屏叠加而成。
2）多屏控制系统
多屏拼接控制器连接计算机网络，传输并合成计算机网络图像，以合适的大小、分辨率显示在大屏上。
3）控制软件系统
专用的控制软件负责控制DID液晶屏拼接显示系统的图像拼接、色彩和显示效果的调整，选择需要的显示信号的图像，以及用户的分级管理等功能。

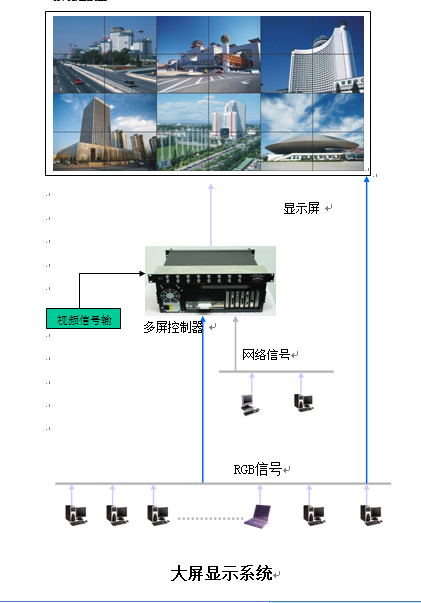

4）系统连接图
第七部分 多媒体会议及扩声系统
1、系统概述
多媒体会议系统主要包括西面楼五楼会议室和多功能厅，多功能厅主要召开一些大型会议、新闻发布、学习培训、电视电话会议等，有扩声及投影显示设备；会议室主要做扩声和投影部分。另外西面楼一、二楼展厅通过扩声系统，播放一些新闻、通知以及背景音乐等，控制设备放置在西面楼二楼展厅的服务台。
2、系统说明
1）西面楼五楼多功能厅和西面楼五楼会议室

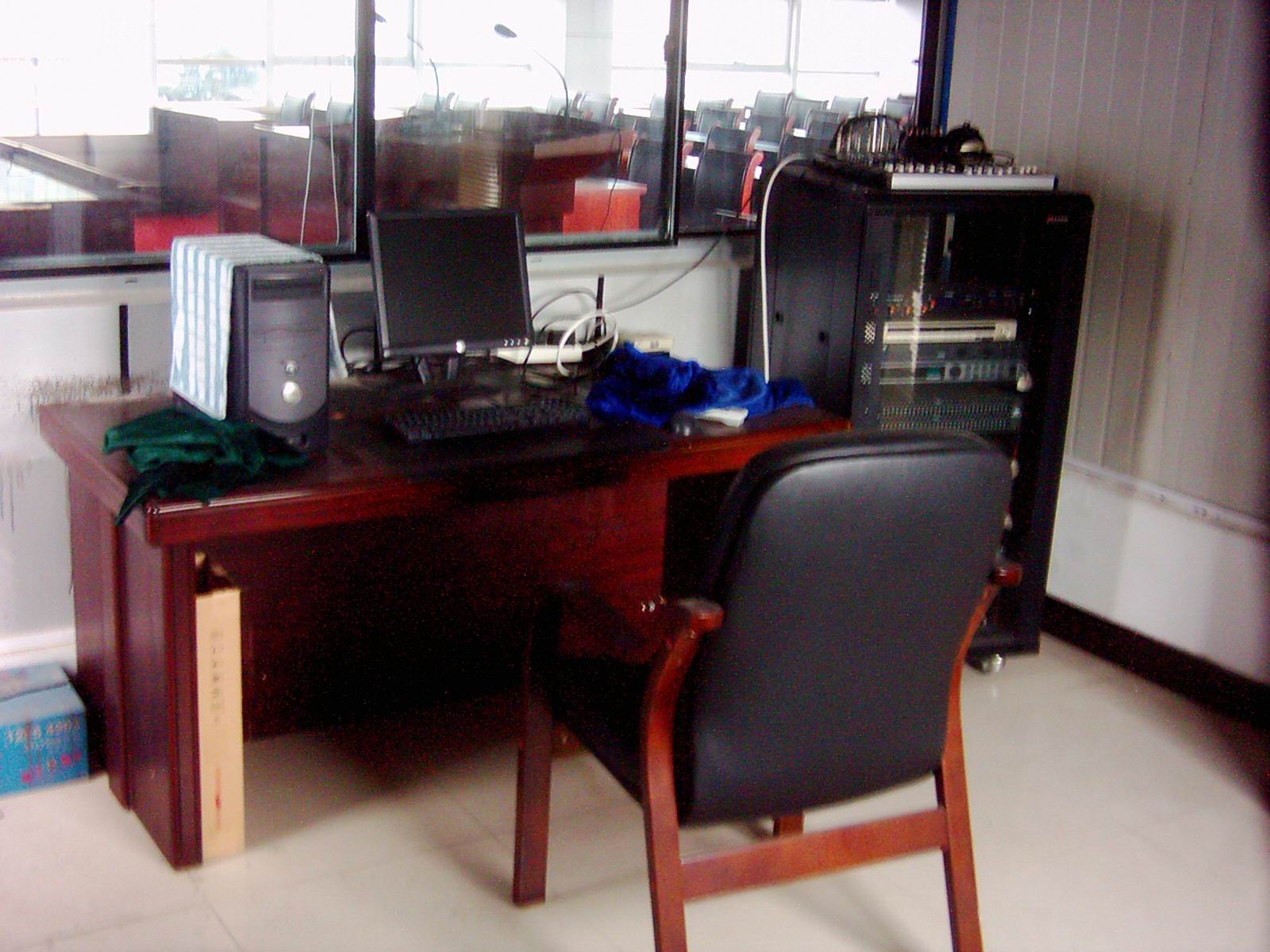

西面楼五楼多功能厅，主要召开一些大型会议、新闻发布、学习培训、电视电话会议等，要求有扩声及投影显示设备。扩声设备采用知名品牌，4只音箱采用吊顶下壁装，投影显示采用比较实用和流行的正投金属硬幕，投影机正投吊装，伸缩吊杆。在一些重要的会议和政策宣传时，可以通过电视电话会议的形式与省局连接，节约会议成本，提高会议效率。整个多功能会议系统通过音控室控制调节。
西面楼五楼会议室，主要召开一些小型会议和研讨会议，也要求有扩声及投影显示设备。扩声设备采用知名品牌，4只音箱采用吸顶式安装，投影显示采用遥控电动幕显示，投影机正投吊装。会议室的设备通过调音台控制，并且从多功能厅布放音视频线缆，这样可以让会议室和多功能厅共用部分设备，节约了成本的同时还扩充了设备使用范围。
系统设备组成：
Ø 音源设备：话筒，CD、DVD、电脑
Ø 音频终端设备：功放、音箱
Ø 视频源、终端设备：电脑、VGA显示器、投影机
Ø 控制设备：电脑、、电源控制器
Ø 环境终端设备：电动投影幕
2）西面楼一、二楼交易展厅
西面楼一、二楼展厅通过扩声系统，播放一些新闻、通知以及背景音乐等。扩声设备采用知名品牌，每个展厅各安装4只音箱，采用吸顶式安装。控制设备放置在二楼展厅的服务台。
3）西面楼三楼会议室
在三楼会议室，安装一台46英寸液晶电视机。
第八部分 视频监控系统
1、系统概述
电视监控系统采用了模拟数字技术相结合，以一台16路网络数字硬盘录像机为核心，配以16台前端摄像机构成极具先进性的全实时显示、录像、回放电视监控系统。系统具有极高的性价比和非常高的可靠性，主要设备选用彩色低照度摄像机，16路输入嵌入式数字硬盘录像机。
2、系统组成
电视监控系统由前端摄像、传输、控制、显示和记录等部分组成。
1）前端摄像
前端摄像机的配置数量为16台，主要安装在办公楼周边、办公楼主要出入口等。为保证画面的清晰，本系统中均采用低照度彩色摄像机。
2）传输部分
摄像机所摄取的图像信号经SYV75-5屏蔽同轴电缆直接传输至一楼监控室一台16路网络数字硬盘录像机进行视频控制、处理、记录等。
各监视点的摄像机电源均由一楼值班室集中供电、统一管理，球机用24V直流电源，半球用12V直流电源供电。
3）控制部分
系统采取总控制室控制方式，嵌入式数字录像机实现监控图像的画面分割显示、实时录像和备份、录像检索和回放及在网络中传输实时和录像的图像。
本系统采用网络数字硬盘录像机工作核心。采用高速嵌入式微控制器和嵌入式实时操作系统，具有极高的稳定性。数字录像机是一种利用数字压缩技术（采用H.264压缩算法），将视频图象存储在内置硬盘上的装置，更加节省硬盘空间更利于网络传输，且可以同时处理16路视频信号。该机具备单画面、4画面、9画面、16画面等多画面监视功能，可内置1-8个硬盘。该机具有优秀的回放图像质量，并可即时提取录像的特点。完全节约了为查找一个重要事件的录像而整小时、整小时地花在搜索上的时间。此外，数字技术固有的更高的可靠性的更低的维护要求也使维修成本进一步降低。每天录像24小时，保存的时间约为30天。
所有控制可通过遥控器和数字录像机面板上的按钮进行直接控制。
4）显示部分
硬盘录像机输出连接在19〞彩色液晶显示器上进行全实时的多画面显示监控，同时独立全实时的录像记录和按需单路或多路实时回放。
|
