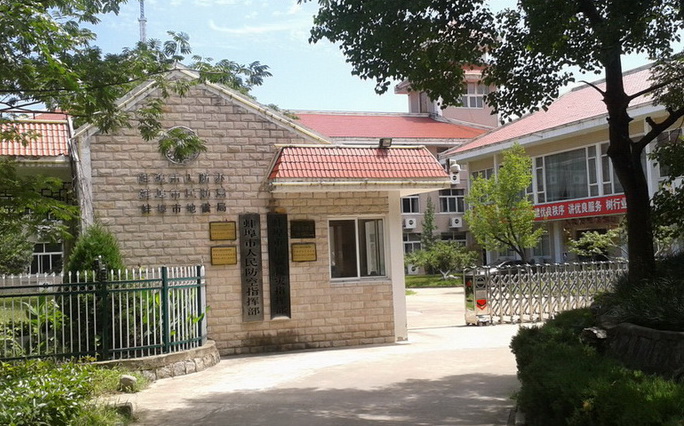

蚌埠市人防办 |
一、工程概况
（1）工程名称：蚌埠市人防办计算机房及控制室防雷系统施工
（2）工程地点：蚌埠市人防办（蚌埠市龙子湖区环湖东路38号）
（3）工程重点：主机房位于大楼西侧2F，要求电源三级防雷及信号防雷。由于地面覆土层厚度较薄（大约为50cm），使用地面打桩多点连接以降低接地电阻，打桩使用50×50mm镀锌角钢，接地桩之间使用4×40mm镀锌扁钢连接，由于地面含水率较高，使用多点地桩连接可以满足接地要求（接地电阻小于3欧姆）。
二、系统功能
（1）主要功能及实现方式
通过安装防雷器、机房接地设施，避免机房在遭受雷击时造成过电压的损坏。
（2）功能扩展
无
三、防雷系统
本项目选用先进的电源防雷器件对机房供电设备进行三级电源防雷保护。根据《建筑物电子信息系统防雷技术规范》（GB 50343-2013），本项目采用三级防雷，并满足《建筑防雷设计规范》。
第一级防雷，机房配电系统中市电输入端设置一级防雷，通流量100KA，作为第一级电源保护。
第二级防雷：市电配电柜后端设置二级防雷，通流量60KA，做第二级电源保护；
第三级防雷：在UPS配电柜UPS输出端设置三级防雷，通流量40KA，做第三级电源保护。
四、接地系统
防雷器件首先起到的作用是对雷电流的吸收和泄放作用，同时也是一种“等电位连接器”。在雷击发生的瞬间内，迅速启动响应，保证设备、大地、建筑物及其附属设备之搭接构成一等电位体，从而避免过电压的损坏，实现均压等电位的关键就是整个机房的地线系统。
电子数据中心机房的地线系统由交流工作接地、安全保护地，直流工作接地和防雷接地四部分组成。
a)交流工作接地，接地电阻不应大于4Ω；
b)安全保护接地，接地电阻不应大于4Ω；
c)直流工作接地，接地电阻应按计算机系统具体要求确定；
d)防雷接地，应按现行国家标准《建筑防雷设计规范》执行。
本机房的接地系统为地面打桩接地方式，接地电阻R≤3Ω，检测合格后方可使用。
电子计算机机房内各系统接地均接入等电位接地汇流箱，并用1根50mm²铜芯线引至大楼接地端子。
应考虑直流逻辑地、交流工作地、安全保护地、防雷接地。机房地面、机柜外壳等不带电的金属部分均应与此接地网相连。地线采用国标双色（黄绿间），线径选择充分考虑余量。所有电缆、接地线均采用铜制。在机柜上沿着机柜一周敷设等电位铜带30×3mm（均压环），采用25mm²编织铜带与地板腿相连，间距不大于2.4×2.4m，铜带与各机房动力配电柜PE排相连。每台机柜采用两根6mm²不同长度编织铜带就近与等电位铜带连接。机房内设置等电位端子箱,机房内等电位端子箱采用50mm²电缆与室外独立接地装置连接。
静电接地的连接线应有足够的机械强度和化学稳定性，采用焊接或压接。
Ø机柜接地安装两根6mm²不同长度的接地线，分别就近接至地板下30×3mm镀锡紫铜排组成的等电位接地网格的经、纬铜母排上；
Ø机房内所有有接地要求的设备（包括所有机柜）、线路、金属管槽均应按相应规范，准确、可靠地做接地处理；
Ø接地汇流排上的每个螺丝只能接一根地线，接地线接触良好并做好防氧化处理，采用接插件连接。
五、服务及承诺
1．选用具有国家防雷检测合格证的防雷产品满足机房防雷系统要求。
2．安排具有丰富防雷施工经验的工程师对本工程进行施工。
3．实施后经防雷中心审核通过发放防雷系统检测证。
六、工程清单
序号 | 工程分部分项名称 | 施工安装地点 | 数量 | 单位 |
一 | 总防雷器 | |||
1 | 100KA/4P | 机房配电总输入前端安装 | 1 | 只 |
二 | 二级防雷器 | |||
2 | 60KA/4P | UPS 前端 | 1 | 只 |
三 | 三级防雷器 | |||
3 | 40KA/4P | UPS 后端 | 2 | 只 |
四 | 信号防雷器 | |||
4 | 20KA/4P | 网络设备前 | 1 | 只 |
五 | 防雷安装箱 | |||
5 | 防雷安装箱（含空开） | 防雷器 | 4 | 组 |
六 | 接地线 | |||
6 | BVR50 mm²铜芯线 | 机房 | 10 | 米 |
七 | 等电位连接 | |||
7 | BVR6 mm²铜芯线 | 机房内各金属连接 | 1 | 套 |
8 | 辅材 | 1 | 套 | |
八 | 接地系统 | |||
9 | 专用接地桩 | 室外 | 9 | 根 |
10 | 镀锌连接扁铁 | 室外 | 30 | 米 |
11 | 土方工程 | 室外 | 1 | 项 |
12 | 接地施工 | 室外 | 1 | 项 |
九 | 防雷验收 | 1 | 项 |

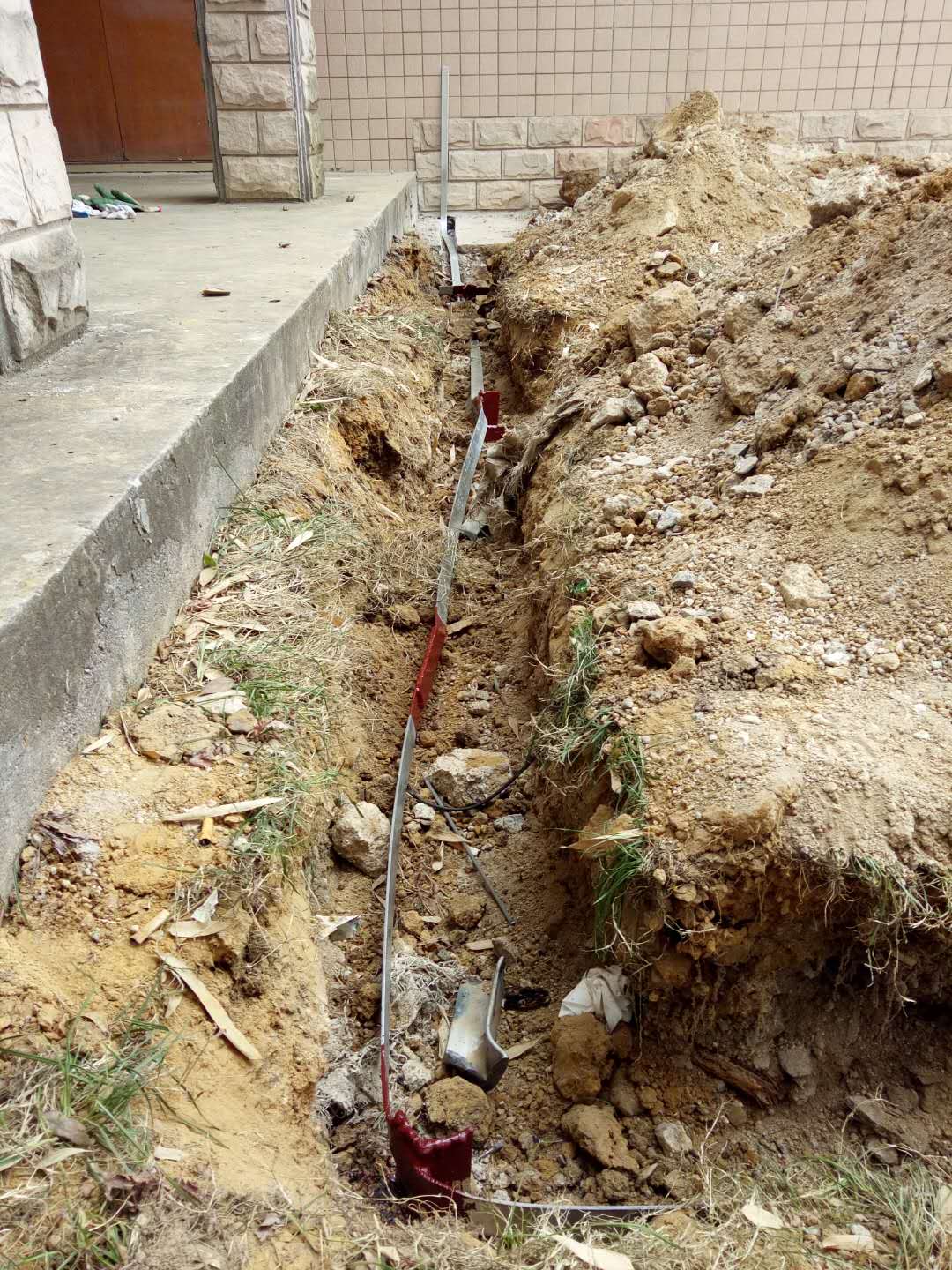

接地网 焊接

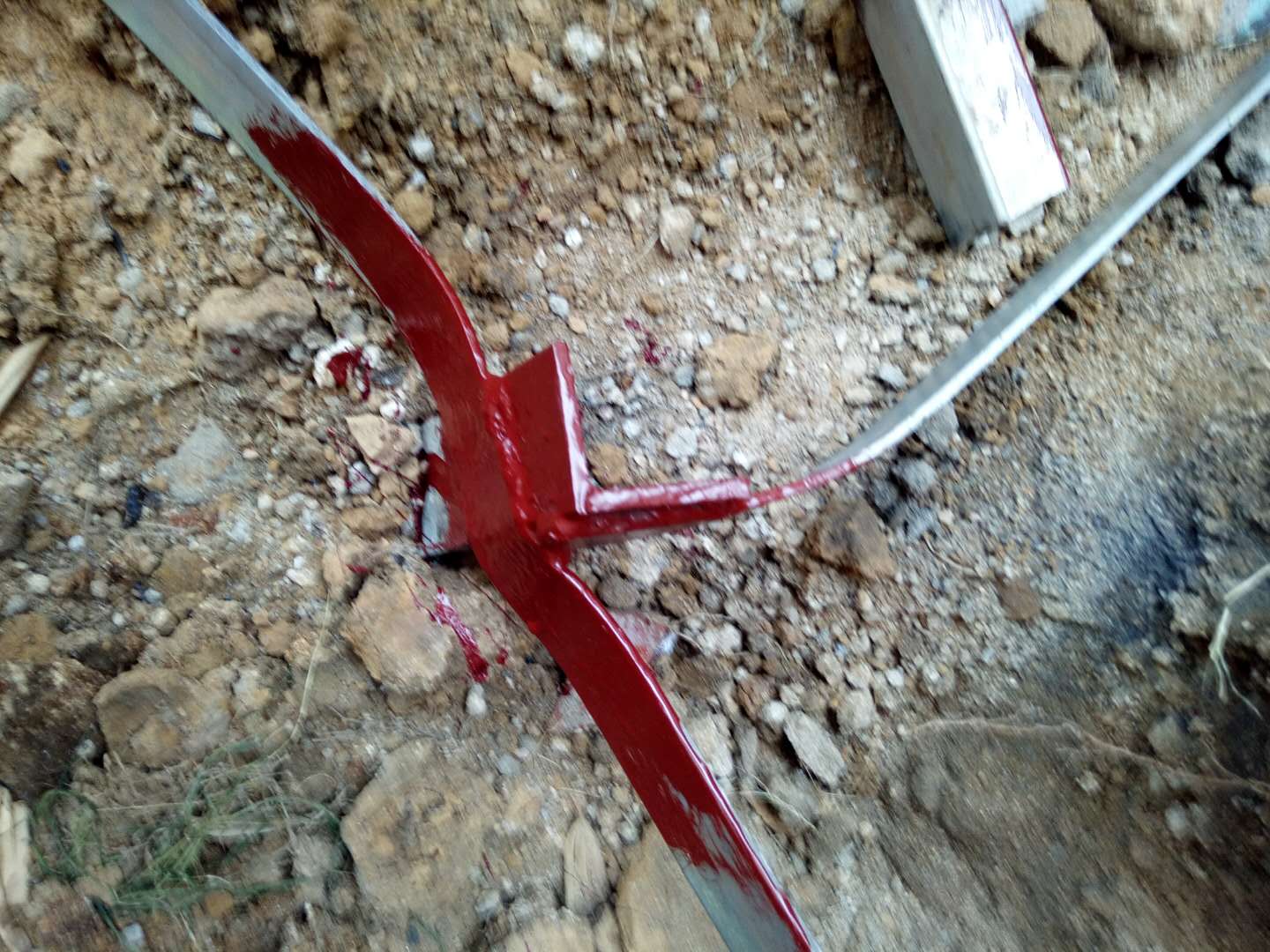

焊接点防锈漆 接地网回填后

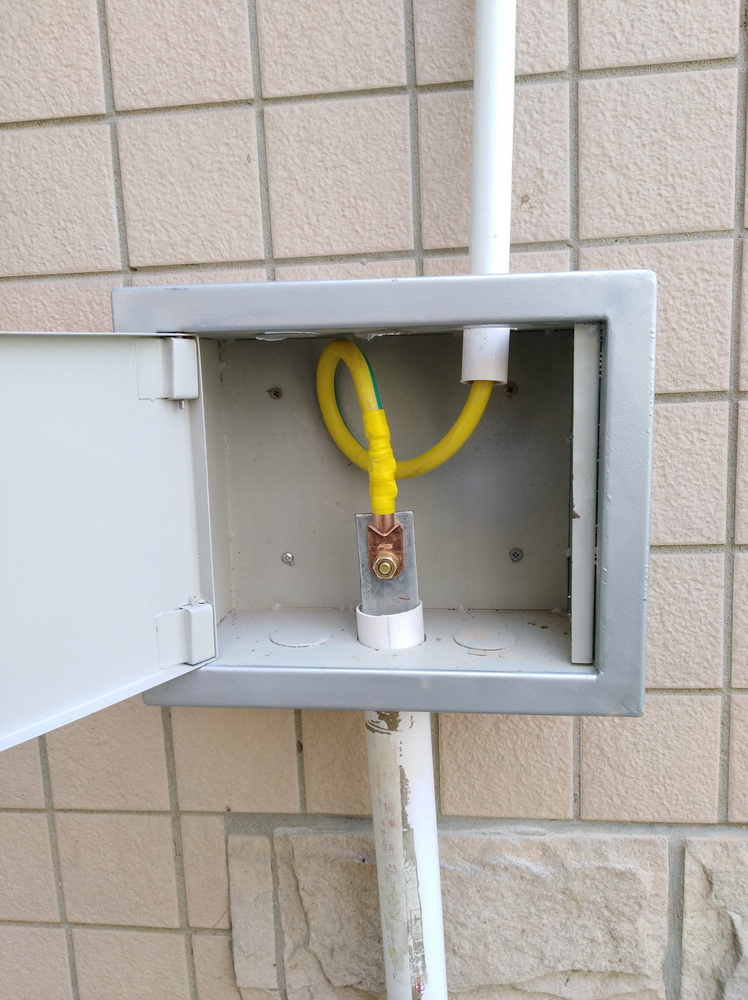

接地箱 接地箱连接

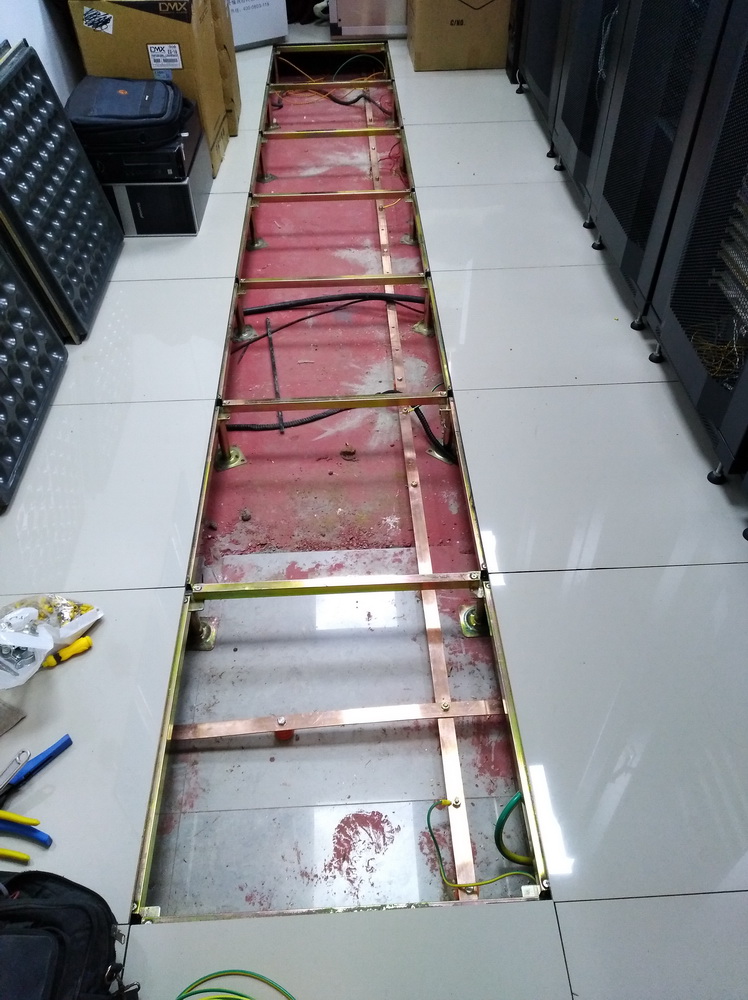

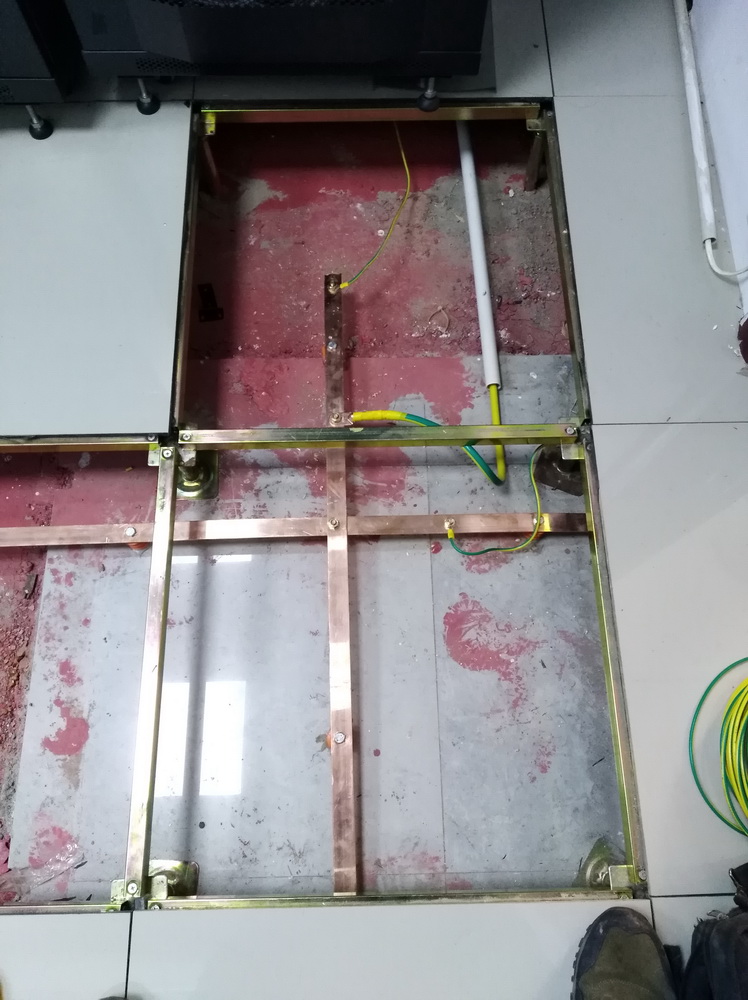

接地铜排网接地 接地铜排

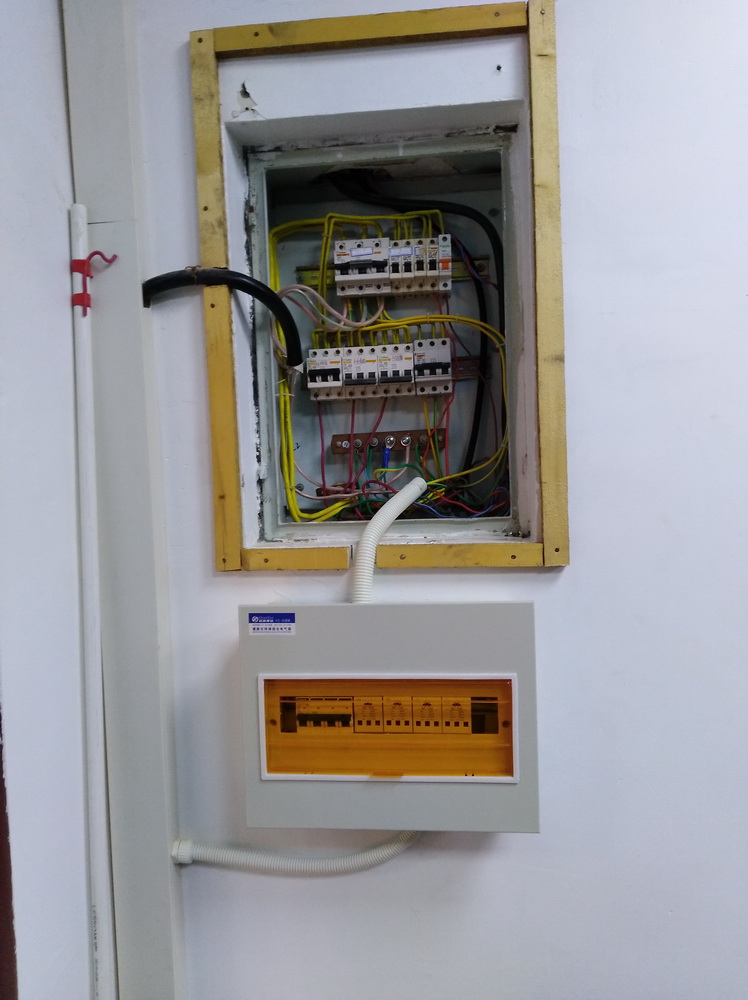

配电箱防雷 配电箱防雷

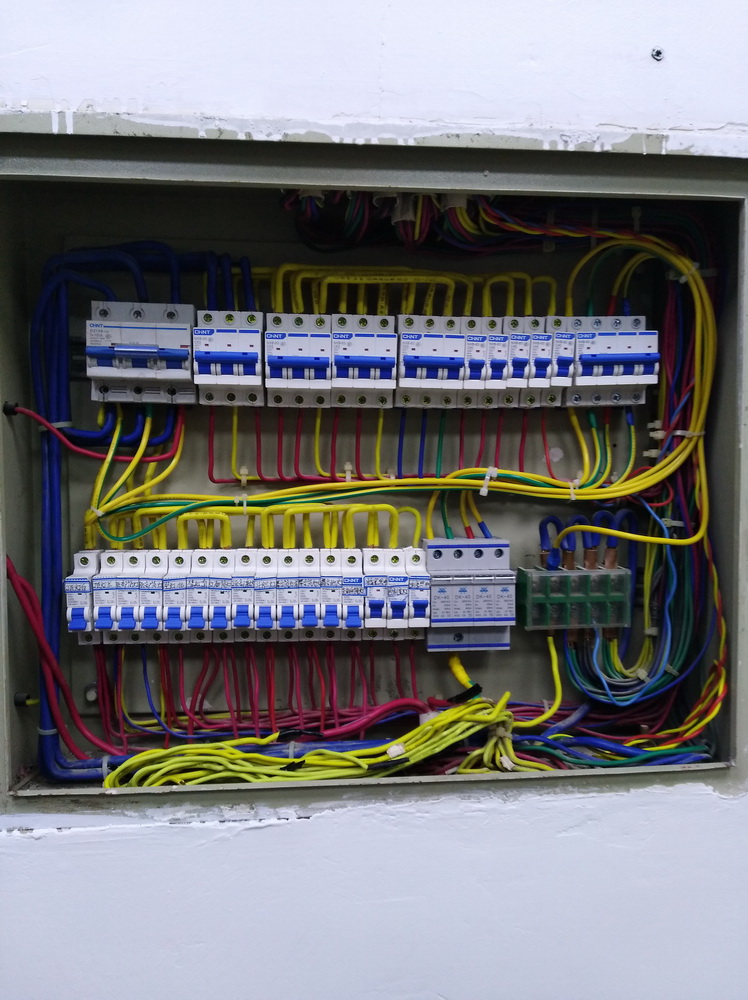

防雷箱 配电柜防雷

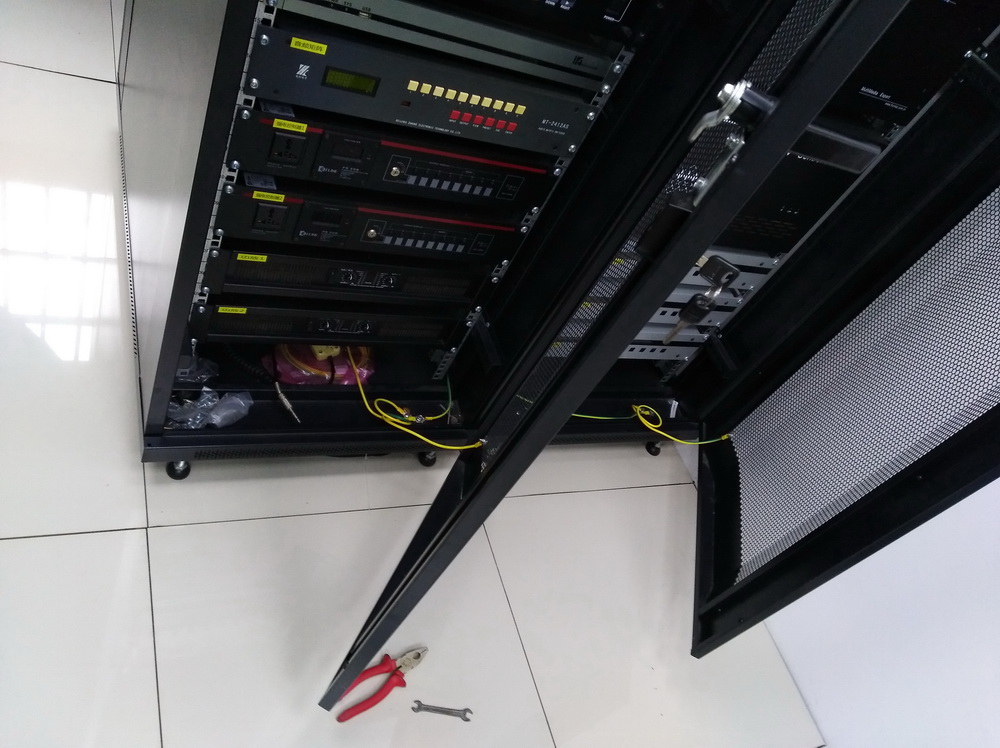

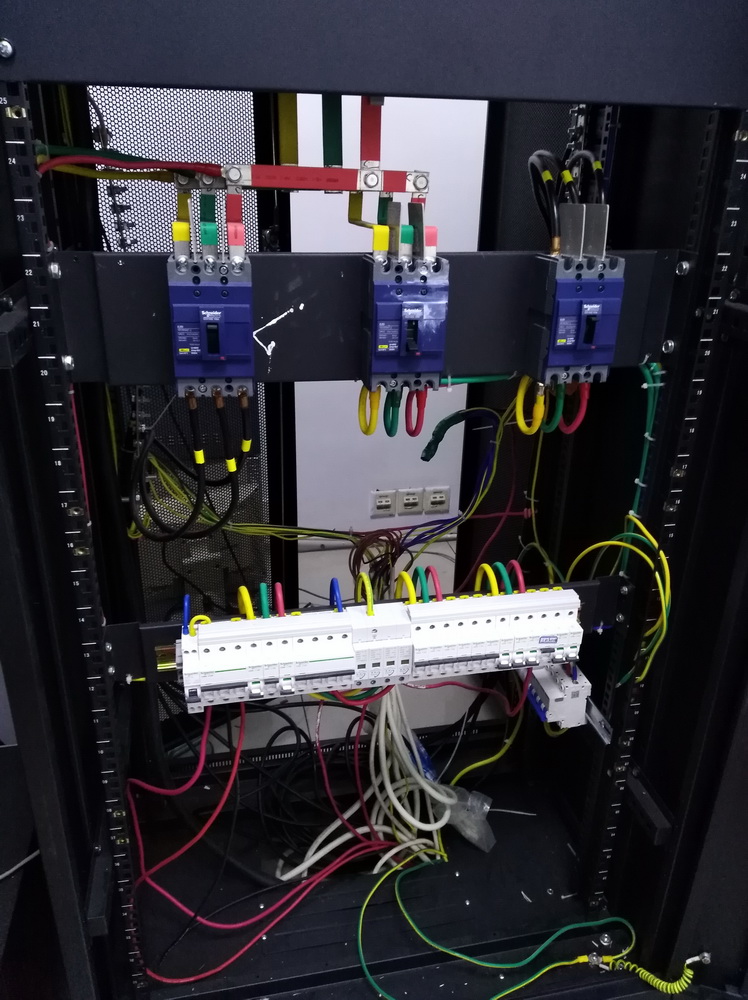

机柜接地 UPS电池柜接地
|
